Vodič za montažo elektronike: varno in profesionalno doma
Vodič za montažo elektronike: varno in profesionalno doma
TL;DR:
- Statična razelektritev je glavni sovražnik občutljivih elektronskih komponent, zato je vzpostavitev ESD zaščite ključna. Pravilna priprava delovne postaje, uporaba antistatičnih materialov in časovnih kontrol pri spajkanju preprečujejo poškodbe in napake. Standardi, kot IPC-7711/7721, zagotavljajo sistematično in zanesljivo izvedbo montaže ter zmanjšujejo možnost ponovitvenih napak.
Lastnoročna montaža elektronike se pogosto konča z eno od dveh napak: statična razelektritev uniči komponento, še preden jo sploh namestite, ali pa se slabo opravljena spajka pokaže šele po tednih delovanja. Oba scenarija sta draga, frustrirajoča in povsem preprečljiva. Ta vodič je namenjen tako posameznikom, ki popravijo napravo doma, kot malim podjetjem, ki opravljajo enostavne servisne posege. Skupaj bomo prešli preverjene korake, industrijske standarde in najpogostejše pasti, da bo vaša naslednja montaža uspešna že prvič.
Kazalo vsebine
- Priprava delovne postaje in ESD zaščita
- Orodja, materiali in standardi za montažo
- Ključni koraki: zapis dela in izvedba montaže
- Najpogostejše napake pri spajkanju in njihova odprava
- Zakaj je standardizacija ključ do uspeha pri montaži elektronike
- Preverjena oprema in materiali za vašo domačo montažo
- Pogosta vprašanja
Ključne Ugotovitve
| Točka | Podrobnosti |
|---|---|
| ESD zaščita | Statična zaščita in pravilno delovno okolje sta temelj varne montaže elektronike. |
| Standardizirani postopki | Uporaba industrijskih smernic zmanjšuje tveganje napak in dvigne kakovost. |
| Pravilna izbira orodij | Prava orodja in materiali pripomorejo k enostavnejši in učinkovitejši montaži. |
| Nadzor temperature | Upoštevanje toplotnih profilov prepreči pogoste napake pri spajkanju. |

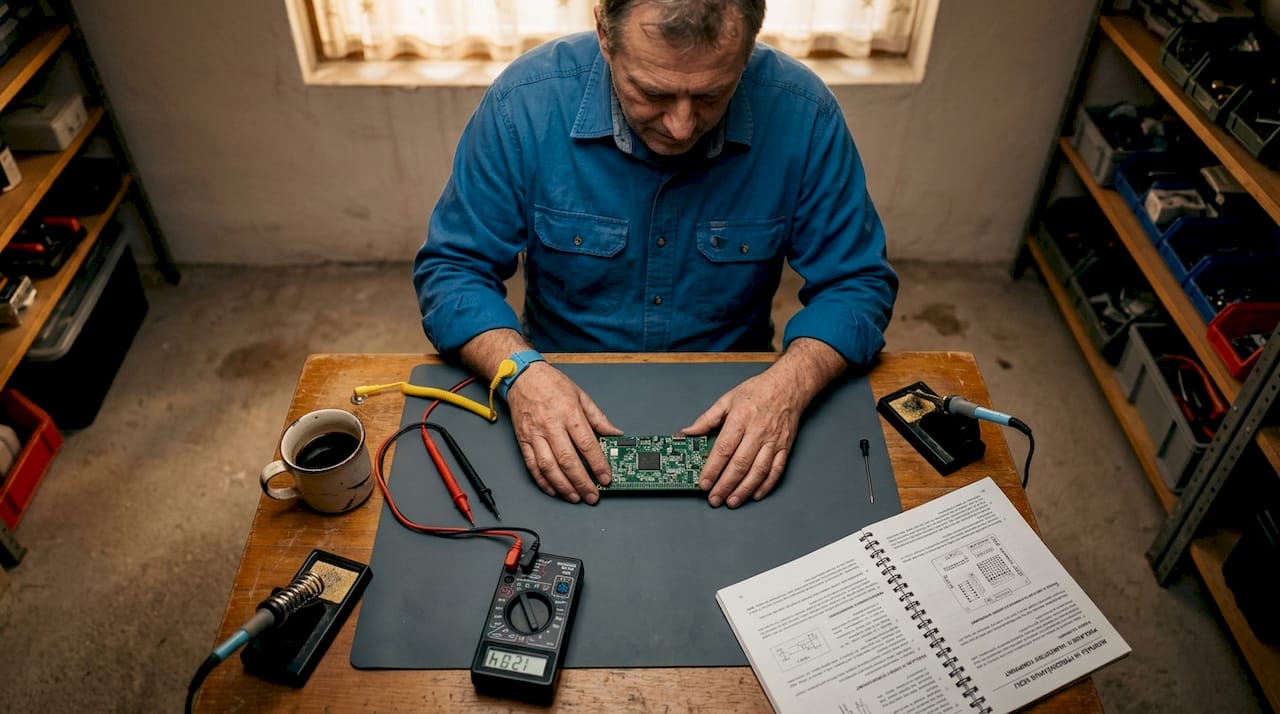

Priprava delovne postaje in ESD zaščita
Ko poznate ozadje problema, je prvi korak pravilna priprava in zagotovitev varnega okolja za rokovanje z elektroniko. Mnogi začetniki preskoče ta korak in se sprašujejo, zakaj nova komponenta po namestitvi ne deluje. Odgovor je skoraj vedno enak: statična elektrika.
ESD (elektrostatična razelektritev) je eden največjih sovražnikov elektronskih komponent. Človeško telo lahko nosi tudi do 35.000 voltov statične elektrike, kar je dovolj, da uniči občutljiv čip, ne da bi to sploh opazili. Industrija priporoča vzpostavitev ESD-zaščitene cone (EPA), ki zagotavlja ozemljitev in nadzor statike pri vsakem koraku montaže. V domačem okolju to ne pomeni nujno dragih naprav, temveč pametno organizacijo dela.
Osnovna oprema za ESD-varno delovno mesto vključuje:
- Antistatično zapestnico z zemlijitvenim kablom (priključite jo na ozemljeno vtičnico)
- ESD podlogo na delovni mizi, ki odvaja statiko
- Antistatične vrečke za shranjevanje komponent
- Bombaž ali ESD-oblačila (sintetika zadržuje statiko)
- Ionizator zraka za večje delovne površine
“Statična elektrika ne izbira. Tudi v suhem zimskem prostoru, ko se dotaknete kljuke, uničite komponento, ki jo držite v drugi roki.”
Za varno delo z elektroniko je pomembno razumeti, da EPA (ESD Protected Area) ni le podloga na mizi. Gre za celoten sistem, ki zajema ozemljitev vsakega elementa v delovnem prostoru, od mize do operaterja samega.
| Element zaščite | Minimalni standard | Priporočilo |
|---|---|---|
| Zapestnica | Pasivna z odporom 1 MΩ | Aktivna z alarmom |
| Podloga | Disipativna (10⁶ do 10⁹ Ω) | Dvoplastna s priključkom |
| Oblačila | Brez sintetike | ESD-uniforma |
| Tla | Linolej ali parket | ESD-talna obloga |
| Vlažnost prostora | Nad 40 % relativne vlažnosti | 50 do 60 % |
Najpogostejše napake pri pomanjkljivi ESD zaščiti so nošenje zapestnice brez preverbe stika, rokovanje z obvladovanjem elektronskih komponent na nezemljeni površini ter shranjevanje komponent v navadnih plastičnih vrečkah. Vse tri napake skupaj povzročijo večino okvar, ki jih lastniki naprav pripisujejo “slabim” komponentam.
Strokovni nasvet: Preden začnete kateri koli montažni postopek, preverite zapestnico z namenskim testerjem (stane manj kot 10 EUR). Poškodovana zapestnica ne ponudi nobene zaščite, videti je pa enako kot delovna.
Orodja, materiali in standardi za montažo
Ko imamo ustrezno varno in zaščiteno okolje, izberemo in pripravimo prava orodja, materiale in referenčne standarde. Brez pravih orodij je kakovostna montaža nemogoča, ne glede na vaše znanje ali izkušnje.
Za vsako resno montažo ali popravilo elektronike obstajajo industrijski standardi, ki so bili razviti za zmanjšanje napak in povečanje ponovljivosti. Najbolj relevanten je standard IPC-7711/7721, ki pokriva postopke za rework, popravila in modifikacije elektronskih sklopov. Standard ni namenjen le industrijskim obratom, temveč je odlično izhodišče za vsakogar, ki želi delati sistematično.
Nujni pripomočki za osnovno montažo:
- Spajkalnik z nastavljivo temperaturo (najmanj 50 W) ali spajkalna postaja
- Spajkalna žica (svinčeva 60/40 ali brez svinčeva SAC305)
- Odstranjevalec spajke (sesalnik ali miška)
- Pinceta ESD-varna, ravna in ukrivljena
- Lupa z osvetlitvijo ali digitalni mikroskop
- Čistilna pasta za spajkala (flux)
- Izopropilni alkohol in čopič za čiščenje

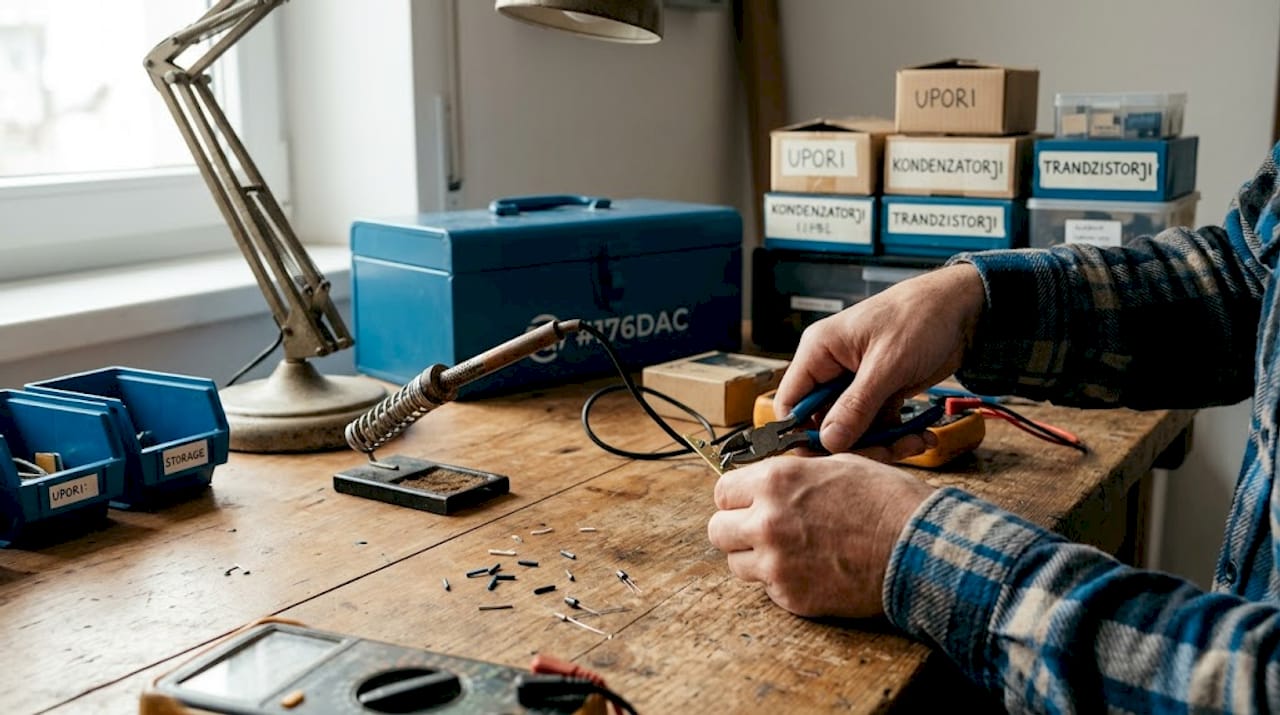

Med osnovna orodja za montažo sodijo tudi škarje za žico, odrezovalec vezij in multimeter. Multimeter je absolutno nepogrešljiv pri preverjanju kontinuitete in napetosti po vsaki fazi dela.
| Pristop | Osnovna oprema | Priporočena oprema | Za koga |
|---|---|---|---|
| Domačo popravilo | Spajkalnik, pinceta, lupa | Spajkalna postaja, mikroskop | Posameznik |
| Mala delavnica | Spajkalna postaja, sesalnik | Rework postaja, PCB nosač | Mikropodjetje |
| Servisni center | Rework postaja, toplotna puška | Reflow peč, X-ray pregled | Profesionalci |
Za čistila za elektroniko velja podobno načelo kot za orodja: poceni čistila pogosto puščajo ostanke, ki povzročijo korozijo ali šum v vezju. Uporabite izopropilni alkohol z vsaj 99-odstotno čistostjo in čistilne tampone brez vlaken.
Strokovni nasvet: Čist in organiziran delovni prostor ni le estetska prednost. Ko iščete padlo komponento ali pinceto med delom, izgubite koncentracijo in s tem povečate tveganje za napake. Sistem za shranjevanje orodij vam prihrani čas in živce.
Ključni koraki: zapis dela in izvedba montaže
S pripravljenimi orodji lahko začnete z dejanskimi montažnimi postopki. Ključno je upoštevati ustrezno zaporedje in previdnost, saj vsak preskočen korak pomeni tveganje za kasnejše težave.
Dokumentiranje dela se zdi odveč, dokler ne pride do napake in ne veste, kaj ste storili narobe. Zapisujte vsak korak, vsako zamenjano komponento in vse opažene anomalije. To je navada, ki vam bo dolgoročno prihranila ure iskanja napak.

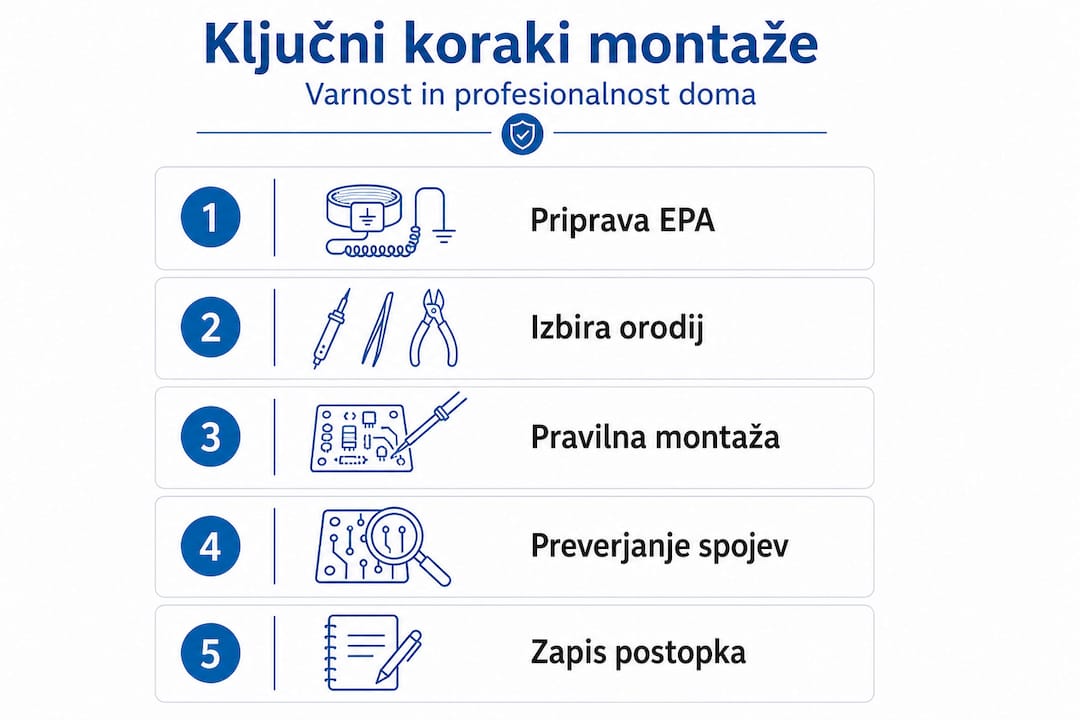

Priporočeno zaporedje montažnih korakov:
- Pregled in dokumentacija: Fotografirajte stanje pred posegom. Zapišite serijske številke komponent, ki jih menjate.
- Izklop in razklop: Napravo popolnoma izklopite iz napajanja. Počakajte vsaj 60 sekund, da se kondenzatorji izpraznijo.
- ESD priprava: Oblecite zapestnico, preverite ozemljitev, nastavite mizo.
- Pregled tiskanega vezja: Vizualno preverite morebitne poškodbe, rjave madeže ali odgorele komponente.
- Demontaža: Odstranite stare komponente z ustrezno spajkalno postajo ali toplotno pušo. Nikoli ne vlecite komponente s silo.
- Čiščenje stičišč: Odstranite ostanke spajke in fluksa z izopropilnim alkoholom.
- Namestitev nove komponente: Preverite orientacijo, poravnavo in polarnost pred spajkanjem.
- Spajkanje: Nanesite zadostno količino fluksa in spajkajte pri pravilni temperaturi.
- Preverjanje: Multimeter, vizualni pregled pod lupo, funkcionalni test.
- Dokumentacija rezultata: Fotografirajte končno stanje, zabeležite tip in datum posega.
Za zamenjavo SMD (Surface Mount Device) komponent, ki so danes prisotne v večini naprav, je priporočljivo imeti jasno delovno zaporedje in nadzor toplote ves čas postopka. SMD komponente so majhne in brez ustreznih orodij jih je zelo enostavno poškodovati ali napačno namestiti.
| Faza | Kritični parameter | Posledica napake |
|---|---|---|
| Ogrevanje | Temperatura spajke (180 do 260 °C) | Poškodba PCB ali komponente |
| Čas spajkanja | Max. 3 do 5 sekund po padcu spajke | Hladni spoj ali pregorela komponenta |
| Ohlajevanje | Naravno, brez piha | Razpoke v spoju |
| Čiščenje | Takoj po ohladitvi | Korozija fluksa |
Za izbiro prave naprave pred posegom je koristno razumeti njeno arhitekturo. Nekatere naprave imajo komponente, ki so zavarovane z garancijsko nalepko ali zahtevajo specialistično orodje.
Strokovni nasvet: Temperatura spajkalnika je le del enačbe. Čas, ko je konica spajkalnika v stiku s spojem, je enako pomemben. Kratek, energičen stik je boljši od dolgotrajnega, toplega dotika.
Najpogostejše napake pri spajkanju in njihova odprava
Tudi ob najboljši pripravi so napake pri montaži pogoste. Pomembno jih je znati hitro prepoznati in odpraviti, preden povzročijo nadaljnjo škodo.
Reflow spajkanje, ki se uporablja pri SMD komponentah, je nagnjeno k tipičnim napakam, ki imajo vsaka svojo signaturo in rešitev. Pri reflow spajkanju so tipične napake tombstoning, solder bridging, hladni spoji in solder balls. Vsaka od teh napak ima specifičen vzrok in zahteva natančno korekcijo.
Opis najpogostejših napak:
- Tombstoning (pokončanje komponente): Komponenta se med taljenjem spajke dvigne na en konec. Vzrok je neuravnoteženo segrevanje obeh padov hkrati. Rešitev je izboljšan termični profil in enakomerno nanašanje paste.
- Solder bridging (mostičenje): Spajka poveže dve sosednji stičišči, kar povzroči kratek stik. Vzrok je preveč spajkalne paste ali previsoka temperatura. Odprava: solder wick (bakrova pletena žica) ali sesalnik.
- Hladni spoj (cold joint): Spoj je matiran, grudičast in električno nestabilen. Nastane, ko se komponenta premakne med ohlajanjem ali temperatura ni bila dovolj visoka. Rešitev: ogreti spoj, dodati flux in ponoviti spajkanje.
- Solder balls (kapljice spajke): Majhne kroglice spajke na površini vezja. Vzrok je preveč fluksa ali previsoka vlažnost paste. Odprava: mehansko odstranjevanje in prilagoditev parametrov.
| Napaka | Vzrok | Rešitev |
|---|---|---|
| Tombstoning | Neuravnoteženo segrevanje | Popravek termičnega profila |
| Solder bridging | Preveč paste | Solder wick, prilagoditev stencila |
| Hladni spoj | Prenizka temperatura ali premik | Reflowing s fluxom |
| Solder balls | Vlažna pasta ali preveč fluksa | Čiščenje, prilagoditev paste |
| Nebenaven spoj | Slaba poravnava | Demontaža in ponoven nanos |
“Večina napak pri spajkanju ni posledica slabih komponent ali slabe spajke. So posledica napačnega toplotnega profila in nepravilne količine paste.”
Za sistematično preprečevanje teh napak pri masovnem spajkanju pokriva standard IPC-7530 smernice za temperaturne profile, ki so osnova vsakega reflow procesa. Čeprav standard izhaja iz industrijskega okolja, so njegova priporočila koristna tudi za domačo rework postajo.
Vloga priključkov v elektroniki je pogosto podcenjena pri analizi napak. Slabi priključki so pogosto vzrok za napake, ki jih napačno pripišemo spajkanju.
Zakaj je standardizacija ključ do uspeha pri montaži elektronike
Pogosto slišimo, da je učenje skozi napake najboljši učitelj. V elektroniki to drži, dokler napaka ne uniči draga komponenta ali, v skrajnem primeru, celotne naprave. Naša izkušnja kaže, da je ravno standardizacija tisto, kar loči frustrirane amaterje od samozavestnih serviserjev, ki vedo, kaj delajo.
Malim podjetjem in posameznikom se posnemanje industrijskih standardov pogosto zdi pretirano. “Jaz pa popravljam en telefon, ne upravljam fabrike.” A ravno tu tiči zmota. Industrijski standard IPC-7711/7721 za mala podjetja ni birokratska ovira, temveč priročnik, ki so ga napisali ljudje z desetletji izkušenj. Vsak postopek v njem obstaja zato, ker je bila brez njega narejena napaka.
Praktičen pristop za začetnike in mala podjetja vključuje tri stebre: najprej ESD zaščita in nadzor delovnega okolja, nato standardiziran pristop k temperaturnim profilom in na koncu jasno ločevanje med pojmoma rework in repair. Rework je popravljanje napake v procesu, repair pa je popravilo okvarjene komponente ali sklopa. Ta razlika ni akademska; zahteva drugačna orodja, drugačen pristop in drugačno dokumentacijo.
Ko enkrat vzpostavite te temelje, postane vsak naslednji poseg hitrejši in bolj zanesljiv. Ponovljivost je tisto, kar iščete. Ne perfektnost pri prvem poskusu, temveč sposobnost, da isti rezultat dosežete vsakič. Zanesljiva elektronika v domačem ali poslovnem okolju ni srečna naključnost, temveč rezultat dobre prakse.
Standardizacija prav tako zmanjša stres. Ko veste, da sledite preverjenemu postopku, ste mirnejši in natančnejši. To pa neposredno zmanjša število napak. Psihološki vidik se pri montaži elektronike pogosto spregleda, a igra večjo vlogo, kot si mislite.
Preverjena oprema in materiali za vašo domačo montažo
Na koncu vam kakovostna znanja nič ne koristijo, če delate z neustreznima orodji ali materialoma. To je resničnost, ki jo pogosto spoznamo pozno in drago.
V megamiska.eu smo zbrali širok nabor opreme, ki jo potrebujete za varno in učinkovito montažo elektronike doma ali v mali delavnici. Naša ponudba zajema električno orodje in dodatke za vsak nivo zahtevnosti, od osnovnih pincet in spajkalnikov do naprednejše opreme za zahtevnejše posege. Poleg orodij najdete pri nas tudi čistila za elektroniko, ki so nujna za kakovosten zaključek vsakega spajkalnega postopka. Ker vemo, da je prava oprema osnova vsake uspešne montaže, vam ponujamo možnost hitre dostave po vsej Sloveniji.
Pogosta vprašanja
Kaj je ESD in zakaj je pomemben pri montaži elektronike?
ESD (elektrostatična razelektritev) lahko z nevidnim sunkom elektrike trajno poškoduje občutljivo elektronsko komponento, kar pomeni, da antistatična zaščita ni opcijska, ampak nujna že pri najpreprostejšem rokovanju.
Kateri standard je najbolj uporaben za popravila in modifikacije elektronskih sklopov?
Standard IPC-7711/7721 je mednarodno priporočilo za rework, popravila in modifikacije elektronskih sklopov ter vsebuje natančne postopkovne smernice, ki so primerne tudi za domačo delavnico.
Kako preprečiti napake pri reflow spajkanju komponent?
Ključna sta pravilna temperatura in količina paste: sledite smernicam IPC-7530 za temperaturne profile in preverite, da je pasta enakomerno nanesena na vsak pad pred segrevanjem.
Kaj naj storim, če pride do hladnega spoja ali solder bridginga?
Hladni spoj popravite z dodatkom fluksa in ponovnim segrevanjem, solder bridging pa odpravite s solder wichem ali sesnalnikom za spajko. Temeljitejšo analizo vzroka najdete v vodiču za reflow spajkanje, ki pokriva vse tipične napake in njihove rešitve.
