Večina od nas vidi kabel kot preprosto žico, ki poveže dve napravi. A to je ena največjih napačnih predstav v domači elektroniki. Kabel je tehnično natančno zasnovan element, ki odloča o tem, ali bo vaš televizor prikazoval ostro sliko, ali bo mrežna povezava stabilna pri 10 gigabitih, ali bo napajalni sistem varen v vlažnem prostoru. V tem članku boste izvedeli, iz česa so sestavljeni kabli, katere parametre morate poznati, kako materiali vplivajo na delovanje in katere napake se domačim uporabnikom dogajajo najpogosteje.
Kazalo vsebine
- Osnove kablov v elektroniki: struktura in namen
- Ključni parametri: impedanca, dušenje in zaščita pred motnjami
- Materiali in plastenje: vpliv izolacije ter oklopa na uporabo
- Specifika napajalnih, komunikacijskih in notranjih kablov
- Zakaj večina uporabnikov podcenjuje vpliv pravih kablov na elektroniko
- Kje najti prave kable in dodatke za vaše naprave
- Pogosta vprašanja
Ključne Ugotovitve
| Točka | Podrobnosti |
|---|---|
| Poznavanje strukture je ključno | Če razumete, iz česa je kabel narejen, lažje izberete pravega za domačo ali tehnično uporabo. |
| Parametri določajo delovanje | Impedanca, dušenje in ekraniranje neposredno vplivajo na zanesljivost, hitrost in kakovost prenosa. |
| Materiali vplivajo na varnost in uporabo | Kakovost izolacije in oklopa ščiti pred mehanskimi poškodbami in elektromagnetnimi motnjami. |
| Vsaka vrsta kabla ima svoj namen | Napajalni, podatkovni in notranji kabli zahtevajo specifično izbiro glede na obremenitev, razdaljo in pogoje. |
| Prava izbira prepreči kasnejše težave | S pravilno izbiro kabla zmanjšate možnost okvar, slabega signala ali celo varnostnih tveganj. |
Osnove kablov v elektroniki: struktura in namen
Ko vzamete v roke kabel, gledate v bistvu sistem plasti, od katerih ima vsaka svojo nalogo. Kabel ni le kos žice, ki prevaja elektriko. Je natančno sestavljen vodnik, zasnovan za določen namen, pri čemer vsaka komponenta prispeva k skupni zanesljivosti in zmogljivosti.

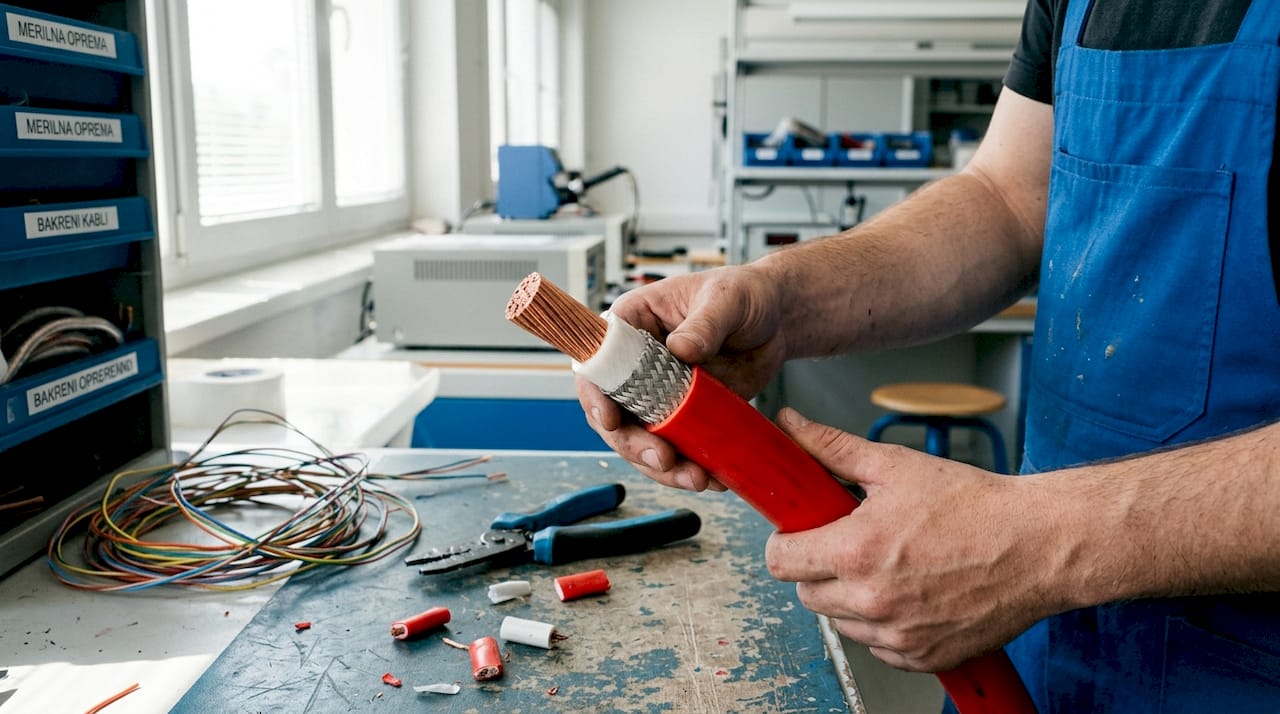

Standardni kabel vsebuje naslednje sestavne dele:
- Prevodnik: Jedro kabla, ki dejansko prenaša tok ali signal. Najpogosteje je iz bakra, redkeje iz aluminija ali srebrenih zlitin.
- Izolacija: Obdaja prevodnik in preprečuje stik z drugimi vodniki ali kovinskimi površinami. Material izolacije neposredno vpliva na dielektrične lastnosti.
- Oklop oziroma širma: Plast iz folije ali kovinske pletenice, ki ščiti notranje vodnike pred zunanjimi elektromagnetnimi motnjami.
- Zaščitni plašč: Zunanja plast, ki ščiti celoten kabel pred mehanskimi poškodbami, vlago in kemičnimi vplivi.
Kabli v elektroniki delijo funkcije na dve veliki skupini: tiste, ki prenašajo energijo, in tiste, ki prenašajo signale. Kabli so nosilci električne energije ali signalov, pri čemer napajalni kabli delajo pri visokih napetostih in tokovih, komunikacijski pa prenašajo podatke pri višjih frekvencah in zahtevajo posebno strukturo za ohranjanje integritete signala.
Zakaj je ta razlika tako pomembna? Napajalni kabel, zasnovan za 230 V, ima debelejšo izolacijo in povsem drugačne mehanske zahteve kot tanek koaksialni kabel za antenski signal. Zamenjava ali napačna izbira ne povzroči le slabe zmogljivosti, temveč je lahko nevarna.
Kabel ni zgolj žica. Je sistem, ki mora biti prilagojen nalogi, okolju in napravi, ki jo napaja ali s katero komunicira.
Pred nakupom kabla si oglejte pregled priključkov za dom, ki pojasnjuje, katere vrste priključkov se najpogosteje uporabljajo v domačih instalacijah in kako so povezani s kablom.
Ključni parametri: impedanca, dušenje in zaščita pred motnjami
Ko enkrat razumete osnovno strukturo, morate spoznati parametre, ki ločijo dober kabel od slabega v konkretni aplikaciji. Domači uporabniki se jim pogosto izognejo, ker zvenijo preveč tehnično. A v resnici so preprosti za razumevanje, ko jih postavimo v kontekst.
Impedanca je lastnost kabla, ki opisuje, kako se kabel “obnaša” do signalov, ki tečejo skozi njega. Pri koaksialnih kablih sta tipični vrednosti 50 Ω in 75 Ω. Vrednost 75 Ω je standardna za televizijske antenski signale in kabelsko televizijo, medtem ko je 50 Ω standard pri radijski opremi in merilnih napravah. Če povežete napravo za 75 Ω s kablom za 50 Ω, bo del signala odbijen nazaj in kakovost zveze se dramatično poslabša.
Dušenje meri, koliko signal oslabi na poti od enega konca kabla do drugega. Izraža se v decibelih na meter in narašča z dolžino kabla ter frekvenco signala. Daljši kabel pri visoki frekvenci pomeni več izgub.
Ekraniranje oziroma zaščita pred EMI (elektromagnetne motnje) je plast, ki preprečuje, da bi zunanji viri motenj (motorji, mikrovalovne pečice, Wi-Fi oddajniki) vplivali na signal v kablu. Impedančno ujemanje zmanjšuje odboje in skupaj z dobrim ekraniranjem zagotavlja stabilno in zanesljivo delovanje.
| Parameter | Koaksialni 50 Ω | Koaksialni 75 Ω | Ethernet Cat6a |
|---|---|---|---|
| Tipična uporaba | Radiofrekvenca, merilna oprema | Antena, CATV, SAT | Podatkovne mreže do 10G |
| Standardna impedanca | 50 Ω | 75 Ω | 100 Ω |
| Frekvenca delovanja | Do več GHz | Do ~3 GHz | Do 500 MHz |
| Ekraniranje | Dobro | Dobro | S/FTP, F/UTP |
Strokovni nasvet: Dolžina kabla ni le vprašanje praktičnosti. Vsak dodaten meter pri visokih frekvencah pomeni merljivo povečanje dušenja. Če potrebujete dolgo Ethernet ali koaksialno progo, izberite kabel z nižjim dušenjem na meter in boljšim oklopom, ne le cenejši kabel.
Za domačo mrežno infrastrukturo je razumevanje teh parametrov ključno. Preverite, kaj nudijo USB kabli za vsakdanjo rabo in kako se njihovi parametri razlikujejo od koaksialnih ali Ethernet kablov.
Slabo ekraniran kabel v bližini mikrovalovne pečice ali Wi-Fi usmerjevalnika je recept za nestabilno omrežje ali popačen avdio signal, čeprav je kabel na pogled popolnoma enak kakovostnemu.
Materiali in plastenje: vpliv izolacije ter oklopa na uporabo
Material, iz katerega je narejen kabel, ni le marketinški podatek. Neposredno določa, kako se kabel obnaša v praksi: kako dolgo zdrži, kakšne signale prenaša in ali je primeren za konkretno okolje.
Prevodnik je skoraj vedno iz bakra, ker ima baker odlično električno prevodnost in je razmeroma dostopen. V nekaterih industrijskih aplikacijah se uporablja aluminij, ki je lažji in cenejši, a manj prevoden. Za domačo elektroniko je baker praktično standard.
Izolacijski materiali imajo ključno vlogo pri določanju dielektričnih lastnosti kabla. Ta lastnost vpliva na to, kako hitro signal potuje skozi kabel in kakšna je karakteristična impedanca. Izolacijski materiali, kot so PE, PVC in pena, imajo različne dielektrične konstante in s tem različen vpliv na hitrost signala ter impedanco.
Primerjava pogostih izolacijskih materialov:
| Material | Prednosti | Slabosti | Tipična uporaba |
|---|---|---|---|
| PVC | Poceni, fleksibilen, ognjevzdržen | Višja dielektrična konstanta | Napajalni in instalacijski kabli |
| PE (polietilen) | Nizka dielektrična konstanta, nizke izgube | Manj odporen na ogenj | Koaksialni kabli, antenske proge |
| Penasti PE | Še nižje izgube kot PE | Mehkejši, bolj občutljiv na poškodbe | Kakovostni koaksialni kabli |
| PTFE (teflon) | Izjemno nizke izgube, temperaturno stabilen | Drag | Profesionalna RF oprema |
Plasti oklopa so ravno tako pestri. Folijski oklop zagotavlja 100-odstotno pokritost, ampak je bolj tog. Pleteni oklop je bolj fleksibilen in mehansko vzdržljiv, a ne pokrije 100 % površine. Najboljši kabli kombinirajo oba pristopa za optimalno zaščito.
- Folijski oklop je idealen pri kablih, ki ostanejo na mestu (v steni ali za televizorjem)
- Pleteni oklop je boljši pri kablih, ki se pogosto premikajo ali zvijajo (npr. zvočni kabli)
- Kombiniran oklop je standard pri profesionalnih in visokofrekvenčnih aplikacijah
Za boljše razumevanje, katere naprave zahtevajo kakšen tip kabla, priporočamo vodnik po elektronskih napravah, ki pomaga pri sistematičnem pristopu k izbiri opreme.
Specifika napajalnih, komunikacijskih in notranjih kablov
Ko razumete materiale in parametre, je čas za praktično aplikacijo. V domači instalaciji se soočate z vsaj tremi vrstami kablov, ki imajo povsem različne zahteve.
Napajalni kabli so tisti, ki nosijo električno energijo od vira do naprave. Pri fiksnih instalacijah (npr. stikala, vtičnice, svetilke) se najpogosteje srečamo s standardom CYKY. CYKY kabli so zasnovani za fiksne električne razvode z upoštevanjem norm za odpornost na mehanske poškodbe in vlago. Pri napajalnih kablih ne gre varčevati. Napačna izbira prečnega prereza ali neprimernega tipa kabla je neposredna varnostna nevarnost, ki jo včasih opazimo šele, ko pride do pregrevanja ali požara.
Ethernet kabli so ključni za domačo omrežno infrastrukturo. Tukaj domači uporabniki delajo eno najpogostejših napak: kupijo Cat6 kabel in pričakujejo 10-gigabitno delovanje do 100 metrov. Cat6 pri 10G deluje le do 55 m, ne do 100 m kot Cat6a. V gosti napeljavi z drugimi kabli v steni ali bližini virov EMI je ta meja še nižja. Rezultat so občasne prekinitve, ki jih je nemogoče diagnosticirati brez poznavanja teh omejitev.
Priporočen postopek za izbiro Ethernet kabla:
- Določite potrebno hitrost: 1 Gbit/s ali 10 Gbit/s.
- Izmerite dejansko razdaljo med napravama, upoštevajte tudi vijuge in ovire.
- Ocenite okolje: ali so v bližini viri motenj (elektromotorji, grelci, fluorescenčne sijalke)?
- Izberite kategorijo: Cat5e za 1G do 100 m, Cat6 za 10G do 55 m, Cat6a za 10G do 100 m.
- Upoštevajte ekraniranje: v industrijskih ali motenočnih prostorih izberite S/FTP.
Strokovni nasvet: Kadar postavljate napeljavo v stene za dolgoročno rabo, vedno izberite za eno kategorijo višje od tistega, kar trenutno potrebujete. Stroški kabla so majhni v primerjavi s stroški ponovnega odpiranja sten čez pet let.

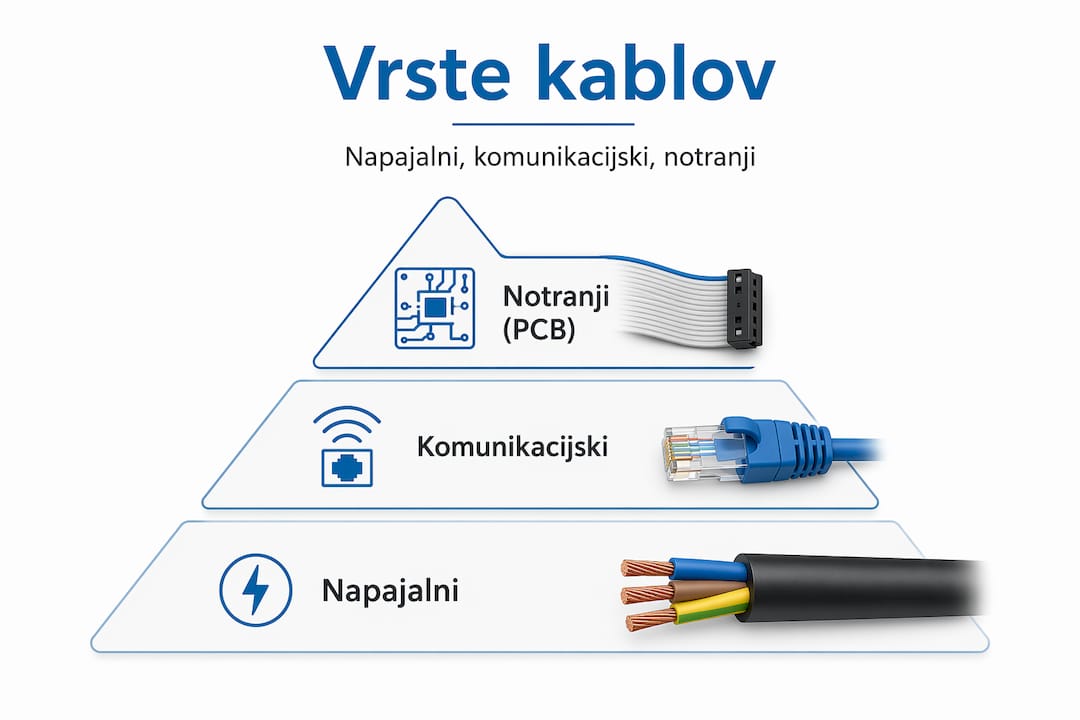

Notranje oziroma PCB kabelske garniture so tiste, ki jih vidimo v notranjih napravah, na primer pri računalniških ohišjih ali audio opremi. PCB kabelske garniture organizirajo notranje povezave in ščitijo vodnike pred toploto, trenjem in vlago. To ni samo estetika. Pri avdio-video signalih je notranje ekraniranje ključno za ohranjanje kakovosti signala. Slabo zasnovane notranje kabelske garniture povzročijo šum, presluh ali celo poškodbe komponent.
Za pregled dostopnih možnosti si oglejte računalniške kable na megamiska.eu ter razumite, zakaj je ozemljitev za varnost temeljni element vsake električne instalacije.
Zakaj večina uporabnikov podcenjuje vpliv pravih kablov na elektroniko
Tukaj smo pri točki, ki jo v večini tehničnih člankov preskočijo. Ne gre le za to, da “boljši kabel daje boljši signal”. Gre za to, da napačna izbira kabla ustvarja probleme, ki so na videz brez vzroka in jih je ekstremno težko diagnosticirati.
Ko domači uporabnik poroča, da mu Netflix občasno zamrzne, bo najprej restartal usmerjevalnik. Nato bo menil, da je težava pri ponudniku interneta. Redko bo pomislil, da je težava v Cat6 kablu, ki je 70 metrov dolg in pelje skozi prostor poln vzporednih napajalnih kablov. A prav to je eden najpogostejših vzrokov.
Napake pri priključkih in kablih se pogosto ne kažejo kot popolna odpoved, temveč kot naključne napake, ki se pojavijo ob nepravem času. Slika, ki se za trenutek zamrzne. Zvok, ki šumi pri določeni glasnosti. Omrežje, ki enkrat na dan “pade” za deset sekund. To so klasični znaki napačno izbranega ali slabo nameščenega kabla.
Druga pogosta past je enačenje fizičnega videza s kakovostjo. Dve koaksialni anteni sta si na pogled skoraj identični. A kabel z boljšim oklopom, manjšim dušenjem in pravo impedanco bo pri 800 MHz dajal bistveno čistejši signal. Ta razlika je nevidna, dokler ne naredimo primerjave z meritvijo ali dokler simptomi ne postanejo dovolj moteči.
Naša izkušnja kaže, da domači uporabniki, ki enkrat razumejo osnove kablov, prihranijo čas in denar. Ne kupujejo po načelu “najcenejši, ki fizično ustreza priključku”, temveč izberejo pravo orodje za nalogo. To je razlika med instalacijo, ki deluje deset let brez težav, in instalacijo, ki zahteva nenehno odpravljanje težav.
Kje najti prave kable in dodatke za vaše naprave
Ko veste, kaj iščete, je naslednji korak enostaven: najti zanesljiv vir z ustrezno ponudbo.
Na megamiska.eu najdete širok izbor kablov in opreme za domačo in profesionalno rabo. Med dodatki za kable boste našli spojnike, zaščitne rokave, organizatorje in pretvorni ke, ki olajšajo vsako instalacijo. Če iščete Ethernet kable, USB kable ali specifične priključke, si oglejte razdelek računalniški kabli, kjer so razvrščeni po kategorijah in namenu. Dostop do prave opreme brez nepotrebnega iskanja je točno to, kar potrebujete za zanesljivo domačo instalacijo.
Pogosta vprašanja
Kako ločim napajalni kabel od komunikacijskega kabla?
Napajalni kabli so ponavadi debelejši, imajo močnejšo izolacijo in prenašajo večje napetosti ali tokove, medtem ko komunikacijski kabli prenašajo signale in imajo pogosto dodatne plasti zaščite pred elektromagnetnimi motnjami.
Zakaj je ekraniranje kabla pomembno?
Ekraniranje ščiti kabel pred elektromagnetnimi motnjami, kar zagotavlja stabilno signalno integriteto. Koaksialni kabli z oklopom so zato standard pri antenskih in kabelskih TV priključkih.
Na kaj moram biti pozoren pri izbiri Ethernet kabla za domačo rabo?
Upoštevajte kategorijo kabla glede na hitrost in razdaljo: Cat6a zagotavlja 10G do 100 m, medtem ko Cat6 pri tej hitrosti deluje zanesljivo le do 55 metrov v idealnih pogojih.
Kakšna je razlika med bakrenim in aluminijastim kablom?
Bakreni prevodniki imajo boljšo prevodnost in nižje izgube pri prenosu signala, zato so primernejši za domačo elektroniko, dolge proge in zahtevnejše signalne aplikacije.
