TL;DR:
- Elektronske naprave so povsod okoli nas, vendar večina ljudi ne pozna njihovega delovanja. Razumevanje temelji na razlikovanju med komponentami in napravami ter poznavanju osnovnih zakonov, kot sta Ohmov zakon in Kirchhoffovi zakoni. Osnovno znanje, brez dražjih orodij, omogoča diagnostiko, popravila in učinkovitejšo uporabo naprav.
Elektronske naprave so povsod okoli nas, od pametnih telefonov do gospodinjskih aparatov, pa večina ljudi o njihovem delovanju ne ve skoraj ničesar. To ni problem znanja, temveč problem dostopa do pravih informacij. Razumevanje elektronskih naprav ne zahteva diplome iz fizike. Zahteva le dober izhodiščni punkt in voljo do radovednosti. Ta vodnik vam bo v jasnem jeziku razložil, kako elektronika deluje od znotraj, katere komponente srečate najpogosteje, in kaj morate vedeti, preden se lotite popravila ali nadgradnje lastnih naprav.
Kazalo vsebine
- Ključne ugotovitve
- Razumevanje elektronskih naprav: komponente vs. naprave
- Osnove delovanja elektronskih vezij
- Najpogostejše elektronske komponente in njihove funkcije
- Vloga baterij in napajanja pri delovanju naprav
- Pogoste napake pri popravilih in kako se jim izogniti
- Moja izkušnja z elektroniko: kar večina spregleda
- Elektronske komponente in naprave pri Megamiski
- Pogosta vprašanja
Ključne ugotovitve
| Točka | Podrobnosti |
|---|---|
| Komponente niso naprave | Razlika med komponento in napravo je osnova za razumevanje, kako elektronika sploh deluje. |
| Ohmov zakon je vaše orodje | Z enačbo V=IR lahko sami preverite delovanje preprostega vezja brez dragih inštrumentov. |
| Baterije zahtevajo skrb | Življenjsko dobo baterij podaljšate za 40 do 50 %, če napolnjenost vzdržujete med 20 % in 80 %. |
| Napajanje je najpogostejši vzrok napak | Večina okvar pri popravilih izvira iz slabega napajanja, ne iz pokvarjenih komponent. |
| Znanje varuje in prihrani denar | Osnovno razumevanje vezij prepreči dragocljive napake in pomaga pri diagnostiki pred servisom. |
Razumevanje elektronskih naprav: komponente vs. naprave
Preden sploh pogledamo, kako elektronika deluje, je koristno razjasniti dve besedi, ki se pogosto mešata: komponenta in naprava. Elektronske komponente so fizični nosilci materialov in struktur, medtem ko so naprave končni izdelki s specifičnimi funkcijami, proizvedeni z izkoriščanjem polprevodniških učinkov. Preprosto povedano: upor je komponenta, polnilnik za telefon pa je naprava.
Komponente delimo na dve skupini. Pasivne komponente ne potrebujejo zunanjega napajanja in ne ojačajo signala. Sem sodijo upori, kondenzatorji in induktorji. Aktivne komponente pa za delovanje potrebujejo napajanje in so sposobne krmiljenja ali ojačanja signalov, na primer tranzistorji in integrirani vezji. Pasivne komponente predstavljajo več kot 80 % vseh elektronskih komponent po količini v tipičnem vezju, kar pojasni, zakaj so osnova vsakega elektronskega sistema.

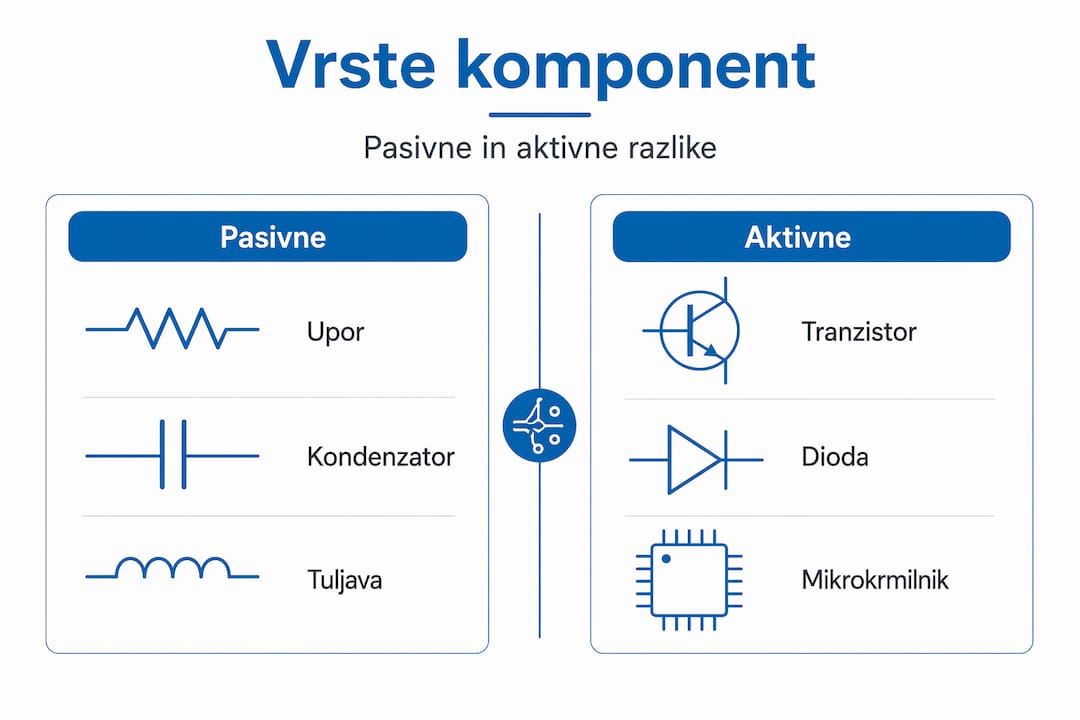

| Lastnost | Pasivne komponente | Aktivne komponente |
|---|---|---|
| Potrebuje napajanje | Ne | Da |
| Ojačanje signala | Ne | Da |
| Primeri | Upor, kondenzator, induktor | Tranzistor, operacijski ojačevalnik, mikrokrmilnik |
| Vloga v vezju | Filtriranje, shranjevanje energije | Krmiljenje, ojačanje, preklapljanje |
Kako se te komponente povežejo v napravo? Vzemimo primer preprostega LED vezja za osnove avtomobilske elektronike: upor omeji tok, ki teče skozi diodo, da ta ne pregorí. To je aktivna in pasivna komponenta v medsebojni odvisnosti. Vsaka naprava, ki jo imate doma, je v resnici niz takih mini odvisnosti.
Strokovni nasvet: Ko kupujete nadomestno komponento, vedno preverite tolerančni razred (npr. ±1 % ali ±5 % za upore). Cenejše komponente z visoko toleranco pogosto povzročajo nestabilno delovanje, ki ga je težko diagnosticirati.
Osnove delovanja elektronskih vezij
Za razumevanje digitalnih tehnologij in elektronskih vezij potrebujete le tri zakone, ki se jih da naučiti v dvajsetih minutah. Ohmov zakon (V=IR) in Kirchhoffovi zakoni veljajo za vsa vezja brez izjeme. To je hrbtenica vsake analize.
Evo, kako to izgleda v praksi:
-
Ohmov zakon (V = I × R): Napetost je enaka toku, pomnožena z upornostjo. Če poznate dve vrednosti, izračunate tretjo. Na primer, če imate 9 V baterijo in upor 470 ohmov, bo tok skozi vezje 19 miliamperov. To je ravno prav za standardno LED luč.
-
Kirchhoffov zakon o tokovih: Vsota tokov, ki vstopajo v vozlišče, je enaka vsoti tokov, ki iz njega izhajajo. Tok se ne izgubi, kar je ključno za načrtovanje vzporednih vezij.
-
Kirchhoffov zakon o napetostih: Vsota napetosti v zaprtem zanki vezja je enaka nič. Napetost se porazdeli med komponentami. Ko v nanizanem vezju dodate upor, se napetost deli med njim in preostalimi elementi.
Zakaj je to koristno za praktičnega navdušenca? Ker vam ti trije zakoni povedo, ali je vezje sploh pravilno zasnovano, preden ga vklopite. Napaka pri izračunu toka skozi LED lahko pomeni, da bo dioda pregorela v sekundah.
Strokovni nasvet: Preden začnete meriti v vezju, nastavite multimeter na pravo območje. Za napetost izberite izmenično (AC) ali enosmerno (DC) glede na vir napajanja. Merjenje enosmernega toka z AC nastavitvijo vam ne bo dalo pravega rezultata, naprava pa bo videti, kot da ne deluje.
Najpogostejše elektronske komponente in njihove funkcije
Razumevanje posameznih komponent je jedro vsakega praktičnega vodika za elektroniko. Tukaj so tiste, ki jih boste srečali v večini vezij:
-
Upor: Omejuje tok v vezju. Prepoznate ga po barvnih obročkih na telesu. Barve kodirajo vrednost v ohmih. Brez upora bi preveč toka uničilo ostale komponente.
-
Kondenzator: Shranjuje in sprošča električno energijo. Deluje kot majhen kratek akumulator. V napajalniku gladí nihanja napetosti, v signalnih vezjih pa blokira enosmerni tok in prepušča izmenični.
-
Dioda: Propušča tok samo v eno smer. LED (svetleča dioda) pri tem oddaja svetlobo. Diode varujejo vezja pred napačno polariteto in so osnova usmernikov, ki pretvorijo izmenični tok v enosmernega.
-
Tranzistor: Je elektronsko stikalo in ojačevalnik hkrati. Ko na krmilni priključek pride majhen tok, tranzistor odpre pot za bistveno večji tok. Prav ta lastnost poganja digitalne procesorje, kjer milijarde tranzistorjev vklapljajo in izklapljajo do milijardokrat na sekundo.
-
Mikrokrmilnik: Kaj je mikrokrmilnik? To je majhen računalnik na enem čipu, ki vsebuje procesor, pomnilnik in vhodnoizhodne priključke. Arduino in ESP32 sta priljubljena primera med navdušenci. Z njima nadzorujete senzorje, motorje in zaslone brez potrebe po polnem računalniku.
Za lažje branje shem si je koristno zapomniti simbole. Upor je označen s pravokotnikom ali cik-cak črto, kondenzator z dvema vzporednima črtama, dioda pa s trikotnikom s črtico. Ko te simbole prepoznate, postane risba vezja berljiva kot besedilo.
Strokovni nasvet: Preden zamenjate kondenzator na stari plošči, preverite polariteto. Elektrolitski kondenzatorji imajo pozitivni in negativni priključek. Napačna vstavitev povzroči pregretje ali celo eksplozijo kondenzatorja.
Vloga baterij in napajanja pri delovanju naprav
Napajanje je pogosto prezrta tema, ki pa je odgovorna za večino težav z elektronskimi napravami. Degradacija litij-ionskih baterij poteka s 3 do 5 % izgubo kapacitete letno, a s pravilnimi navadami to upočasnite.
Tukaj so konkretni ukrepi:
-
Vzdržujte napolnjenost med 20 % in 80 %. Polnjenje do 100 % in izpraznitev do 0 % pospešujeta kemijsko degradacijo. Pravilno vzdrževanje napolnjenosti podaljša življenjsko dobo za 40 do 50 %.
-
Izogibajte se temperaturam nad 35 °C. Vročina je največji sovražnik litij-ionskih baterij. Telefon na soncu v avtu se segreje hitreje, kot si mislite.
-
Ne puščajte naprav priključenih po polnem polnjenju. Sodobni polnilniki sicer imajo zaščito, a dolgotrajna napetostna obremenitev pospešuje staranje celic.
-
Redno menjajte napajalnike, ki kažejo znake poškodbe. Nestabilno napajanje ne pokvari samo baterije, temveč poškoduje tudi občutljive digitalne čipe.
Kar zadeva stabilnost napajanja v samih vezjih: digitalni čipi zahtevajo hitre sunke toka, kar pomeni, da jih mora stabilizator napajanja in kondenzatorji za ločevanje (decoupling) neposredno ob čipu podpreti v realnem času. Brez tega se napetost momentalno zruši in čip se obnaša nepredvidljivo. Enako velja za nadomestne napajalnike za prenosnike, ki morajo ustrezati originalnim specifikacijam.
Strokovni nasvet: Ko kupujete nadomestno baterijo, vedno preverite kapaciteto v miliamper-urah (mAh) in napetost (V). Naprava z napajanjem izven specifikacij bo delovala slabše ali se poškodovala, četudi baterija fizično ustreza.
Pogoste napake pri popravilih in kako se jim izogniti
Začetniki pri popravilih elektronskih naprav delajo nekatere napake, ki jih je preprosto preprečiti z malo predhodnega znanja. Največja je podcenjevanje napajanja.
Napake v napajalnih omrežjih redko izvirajo iz premalo kondenzatorjev, temveč iz slabe fizične postavitve in induktivnosti povezav. Dolge, tanke sledi med kondenzatorjem in čipom delujejo kot tuljave, ki upočasnijo odziv. Kratke in široke sledi to preprečijo. To je naprednejše znanje, a razloži, zakaj nekatera vezja ne delujejo, čeprav so po shemi videti pravilna.
Tukaj so najpogostejše napake:
-
Zamenjava komponente brez diagnostike: Preden zamenjate karkoli, z multimetrom preverite napetost in kontinuiteto. Simptom ni vedno tam, kjer je vzrok.
-
Spajkanje brez predpriprave: Padle kapljice kositra na sosednje sledi povzročijo kratke stike. Dobra osvetlitev in lupa nista razkošje, sta nujna oprema.
-
Prezrtje statične elektrike: ESD (elektrostatična razelektritev) uniči čipe, ki so po videzu videti nepoškodovani. Ozemljilna zapestnica je vredna vsake centa pri delu z integrirani vezji.
-
Vklop brez preverjanja: Pred prvim vklopom popravljenega vezja preverite kontinuiteto med napajanjem in ozemljitvijo. Kratki stik pod napetostjo bo pokvaril več, kot ste popravili.
“Razumevanje vezja pred posegom je enako varnostni pas: veste, da ga potrebujete, a se ga pogosto spomnite šele, ko je prepozno.”
Vsak kondenzator ima resonančno frekvenco, nad katero se obnaša kot induktor. To pomeni, da en sam kondenzator ob čipu ne zadošča za stabilizacijo pri vseh frekvencah. Izkušeni navdušenci zato vzporedno postavijo kondenzatorje različnih vrednosti, da pokrijejo širši frekvenčni razpon.
Moja izkušnja z elektroniko: kar večina spregleda
Moje prve izkušnje z elektronikami napravami so bile frustrirajoče v najboljšem smislu. Gorela mi je ploščica krmilnika za motor in nisem vedel, od kod začeti. Ko sem se naučil brati shemo in izmeriti napetost na ključnih točkah, sem odkril, da je bil problem en sam pogoreli upor vrednosti 10 ohmov.
Kar večina začetnikov spregleda: branje shem ni toliko o znanju simbolov, kot o razumevanju toka energije. Vprašajte se vedno, kje napajanje vstopi in kje izstopi. Ko veste to, se vezje razloži samo po sebi.
Moj nasvet: ne čakajte na popolno znanje, preden začnete. Vzemite star elektronski aparat, ki ga ne potrebujete, odprite ga in samo poglejte. Imenujte komponente. Povežite vizualno sliko s shemo. Ta korak naredi več kot kakršna koli teorija.
Razumevanje digitalnih tehnologij in elektronike je dostopno vsakomur, ki si vzame čas za prve korake. In ti koraki niso tako veliki, kot se zdijo od daleč.
— Tine
Elektronske komponente in naprave pri Megamiski
Ko veste, kaj iščete, je nakup pravih komponent bistveno lažji. Megamiska ponuja široko ponudbo elektronike in elektro opreme, ki pokriva potrebe tako začetnikov kot izkušenih navdušencev.
V kategoriji elektro opreme najdete baterije, napajalnike, kable in ostale komponente za domačo rabo in tehnične projekte. Za tiste, ki delate z LED osvetlitvijo, je posebej koristna ponudba LED sijalk in svetil, ki pokriva vse od standardnih žarnic do bolj specializiranih rešitev za dom in delavnico. Potrebujete nadomestno baterijo? Kategorija polnilnih baterij vsebuje možnosti za različne naprave in kapacitete. Megamiska je priročna točka za vse, ki ne želijo naročati iz tujine in cenjujejo hitro dostavo ter slovensko podporo.
Pogosta vprašanja
Kaj je razlika med elektronsko komponento in napravo?
Elektronska komponenta je posamezen element (upor, kondenzator, tranzistor), ki sam po sebi nima uporabne funkcije. Elektronska naprava je končni izdelek, ki združuje več komponent v funkcionalno celoto s specifičnim namenom.
Kateri zakoni so osnova za delovanje elektronskih vezij?
Ohmov zakon (V=IR) in Kirchhoffova zakona o tokovih ter napetostih so temeljni zakoni, ki veljajo za vsa elektronska vezja in omogočajo analizo ter diagnostiko naprav.
Kako podaljšam življenjsko dobo baterije v elektronski napravi?
Baterijo vzdržujte med 20 % in 80 % napolnjenosti ter se izogibajte temperaturam nad 35 °C. S temi navadami podaljšate življenjsko dobo litij-ionske baterije za 40 do 50 %.
Kaj je mikrokrmilnik in čemu služi?
Mikrokrmilnik je miniaturni računalnik na enem čipu z vgrajenim procesorjem, pomnilnikom in priključki. Uporablja se za nadzor senzorjev, motorjev in zaslonov v napravah od gospodinjskih aparatov do robotike.
Zakaj je napajanje najpogostejši vzrok napak v elektroniki?
Nestabilno napajanje povzroča nepredvidljivo obnašanje digitalnih čipov, ki zahtevajo hitre in stabilne tokove. Slaba postavitev kondenzatorjev ali neustrezen napajalnik sta pogostejša vzroka kot pokvarjene aktivne komponente.
