TL;DR:
- Elektronika temelji na pasivnih in aktivnih komponentah ter krmilnih čipih, ki omogočajo delovanje različnih naprav. Razumevanje osnovnih simbolov in povezav v shemah je ključno za začetek, pri čemer strokovni nasveti pomagajo preprečiti napake. Za začetnike so Arduino in ESP32 odlične platforme, integrirana programska oprema pa poveže strojno in programsko logiko za uspešen razvoj.
Osnove elektronskih naprav so sestavljene iz treh ključnih skupin gradnikov: osnovnih pasivnih komponent, aktivnih elementov ter krmilnih čipov, ki skupaj omogočajo delovanje vsega od LED žarnic do pametnih domačih sistemov. Vsaka elektronska naprava, ki jo imaš doma, od polnilnika za telefon do pametnega termostata, deluje po istih temeljnih principih. Razumevanje teh principov ti odpre vrata do lastnih popravil, nadgradenj in ustvarjalnih projektov. Ta vodič te bo korak za korakom popeljal skozi vse, kar moraš vedeti kot začetnik ali hobi navdušenec.
Kateri so osnovni elektronski elementi in kako delujejo?

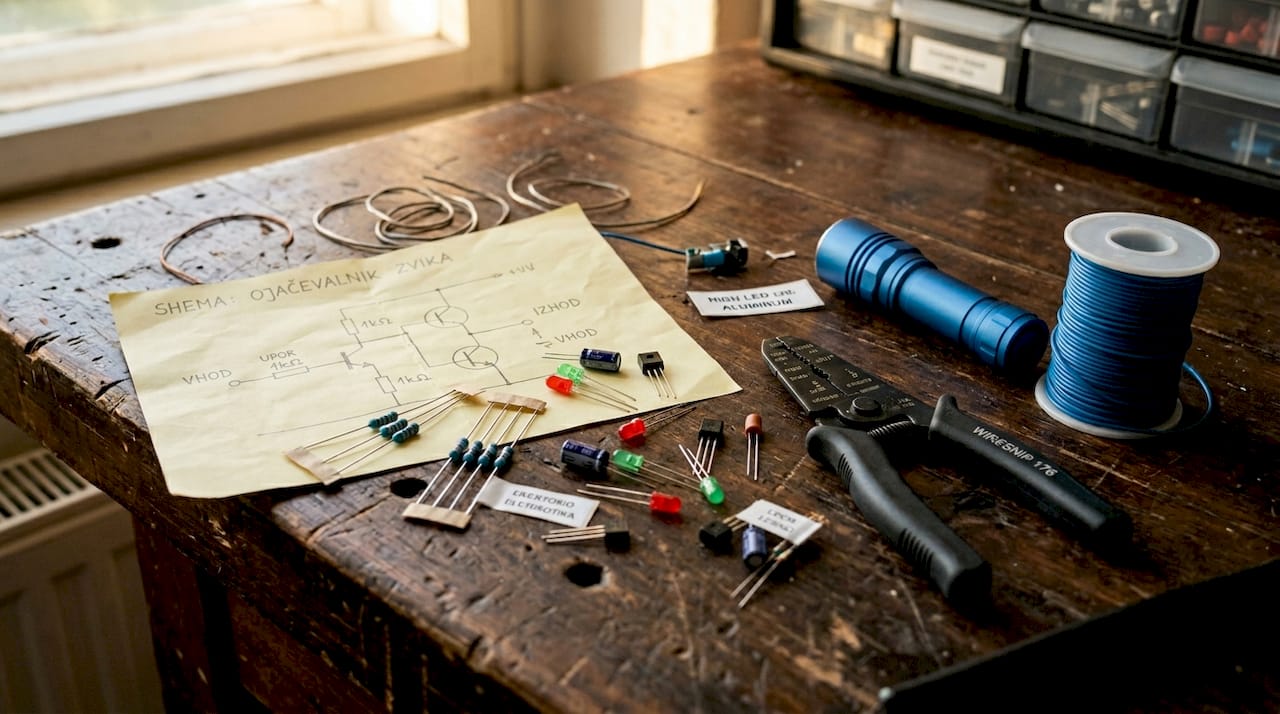

Osnove elektronskih naprav vključujejo električna vezja, osnovne elektronske komponente in krmilne gradnike, kot so integrirana vezja in mikrokrmilniki. Vsaka komponenta v vezju opravlja točno določeno nalogo. Razumevanje te vloge je ključ do tega, da razumeš, zakaj naprava deluje ali zakaj ne deluje.

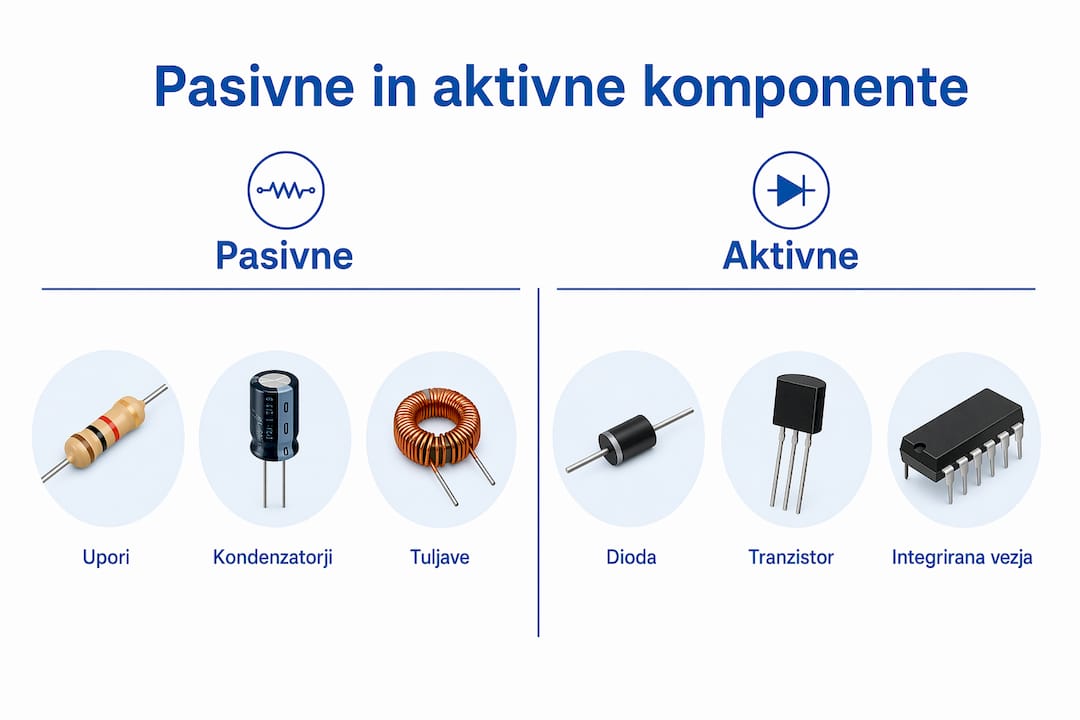

Pasivne komponente: upori, kondenzatorji in tuljave
Pasivne komponente ne ojačajo signala in ne potrebujejo lastnega napajanja. Upor omejuje tok v vezju in s tem ščiti občutljive elemente pred pregorevanjem. Kondenzator shranjuje električno energijo in jo sprošča, ko je to potrebno, kar je koristno pri glajenju napetosti v napajalnikih. Tuljava nasprotno shranjuje energijo v magnetnem polju in se pogosto uporablja v pretvornikih napetosti.
Aktivne komponente: diode in tranzistorji
Dioda prepušča tok samo v eno smer, kar jo naredi nepogrešljivo pri zaščiti vezij pred napačno polariteto. LED (svetleča dioda) je posebna vrsta diode, ki ob prehodu toka oddaja svetlobo. Tranzistor deluje kot stikalo ali ojačevalnik: z majhnim krmilnim signalom nadzoruje velik tok, kar je osnova za digitalna vezja in ojačevalnike zvoka.
Praktičen primer pokaže, kako te komponente delujejo skupaj. Za LED vezje z uporom pri napajanju 9 V, padcu napetosti na LED 2 V in toku 10 mA izračunamo upor po Ohmovem zakonu: (9 − 2) / 0,01 = 700 Ω. V praksi izberemo standardno vrednost 680 Ω. Ta preprost izračun ti pokaže, da elektronika ni čarovnija, ampak logika.
Strokovni nasvet: Vedno preveri polariteto diode in kondenzatorja pred priključitvijo na napajanje. Napačna polariteta je najpogostejši razlog, da začetniški projekt ne deluje ali da komponenta takoj zgori.
Tukaj je pregled osnovnih komponent in njihovih vlog:
- Upor: omejuje tok, ščiti komponente
- Kondenzator: shranjuje in sprošča energijo, gladi napetost
- Tuljava: shranjuje energijo v magnetnem polju, filtrira signale
- Dioda: prepušča tok samo v eno smer, ščiti vezje
- LED: oddaja svetlobo ob prehodu toka
- Tranzistor: deluje kot stikalo ali ojačevalnik signala
Napačne predpostavke o parametrih komponent, kot so diode in upori, so najpogostejši razlogi za neuspehe pri začetniških projektih. Preden kupiš komponento, vedno preveri njen podatkovni list in potrdi, da ustreza napetosti ter toku v tvojem vezju.
Kako delujejo integrirana vezja in mikrokrmilniki?
Čipi so drobni možgani elektronskih naprav, zgrajeni v mikro in nanometrskih tehnologijah, ki omogočajo računanje, shranjevanje in zaznavanje sprememb v okolju. Integrirano vezje (čip) združuje na tisoče ali milijone tranzistorjev na površini manjši od nohta. To je razlog, zakaj je sodobni pametni telefon zmogljivejši od računalnikov, ki so nekoč zapolnjevali celo sobo.
Mikrokrmilnik ali mikroprocesor: katera razlika šteje?
Mikrokrmilnik (MCU) združuje procesor, pomnilnik in vhodno/izhodne naprave v en sam čip, primeren za namensko krmiljenje z nizko porabo. Mikroprocesor (MPU) zahteva zunanji pomnilnik in podpira kompleksne operacijske sisteme, kot je Linux ali Windows. Za hobi projekte doma je MCU prava izbira, ker je preprostejši, cenejši in porabi manj energije.
| Lastnost | Mikrokrmilnik (MCU) | Mikroprocesor (MPU) |
|---|---|---|
| Pomnilnik | Vgrajen | Zunanji |
| Poraba energije | Nizka | Višja |
| Primeren za | Namenske naloge, realni čas | Kompleksni sistemi, OS |
| Primer | Arduino, ESP32 | Raspberry Pi (procesor) |
| Cena za začetnike | Nizka | Višja |
Arduino je danes najpopularnejša platforma za začetnike v elektroniki. Temelji na mikrokrmilniku AVR ali ARM in ti omogoča, da s preprostimi programi krmiliš LED lučke, motorje, senzorje temperature in še veliko več. Za prvi projekt potrebuješ samo ploščico Arduino Uno, USB kabel in računalnik.
Vdelana programska oprema je notranja programska koda, ki povezuje strojno opremo z delovanjem naprave in omogoča krmiljenje funkcij. Brez nje bi bil mikrokrmilnik samo kos silicija brez namena. Večina modernih naprav ima vdelano programsko opremo, ki upravlja vse od gumbov do senzorjev in motorjev.
Strokovni nasvet: Za hobi projekte začni z Arduino Uno ali ESP32. Oba imata ogromno skupnost, brezplačne knjižnice kode in na tisoče primerov projektov na spletu. Ne začenjaj z najzmogljivejšim čipom, začni s tistim, za katerega najdeš največ pomoči.
Vdelana programska oprema je pogosto edina logika naprave, ki neposredno upravlja senzorje, izhode in časovne odzive. V preprostih napravah deluje kot notranji operacijski sistem. To pomeni, da ko posodobiš programsko opremo v pametni žarnici ali termostatu, dejansko spreminjaš navodila, ki jih čip izvaja vsako sekundo.
Kako brati sheme elektronskih vezij kot začetnik?
Sheme elektronskih vezij uporabljajo standardizirane simbole za prikaz komponent in povezav, kar omogoča lažje načrtovanje in razumevanje vezij. Shema je v bistvu zemljevid vezja. Ko jo znaš brati, razumeš, kako je naprava sestavljena, ne da bi jo moral fizično razstaviti.
Osnovni simboli, ki jih moraš poznati
Vsak simbol v shemi predstavlja točno določeno komponento. Upor je prikazan kot pravokotnik ali cik-cak linija. Kondenzator sta dve vzporedni črti. Dioda je trikotnik s črto na konici, puščica kaže smer toka. Tranzistor ima tri priključke: bazo, kolektor in emitor. Integrirano vezje je prikazano kot pravokotnik s številkami priključkov.
| Komponenta | Simbol (opis) | Funkcija v vezju |
|---|---|---|
| Upor | Pravokotnik ali cik-cak | Omejuje tok |
| Kondenzator | Dve vzporedni črti | Shranjuje energijo |
| Dioda | Trikotnik s črto | Usmerja tok |
| Tranzistor | Trikotnik s tremi priključki | Stikalo ali ojačevalnik |
| Integrirano vezje | Pravokotnik s priključki | Krmilna logika |
Ko bereš shemo, sledi toku od pozitivnega pola napajanja do negativnega. Najprej poišči napajanje (označeno kot Vcc ali +5V), nato sledi linijam do posameznih komponent. Vsaka linija v shemi pomeni žico ali prevodnik v resničnem vezju.
Nasveti za začetnike pri branju shem:
- Začni z najpreprostejšimi shemami, na primer LED z uporom in baterijo.
- Poišči brezplačna orodja, kot sta KiCad ali EasyEDA, ki ti pomagata risati in simulirati vezja.
- Vsako novo komponento poišči v podatkovnem listu, da razumeš njene priključke.
- Primerjaj shemo z dejanskim vezjem na protoploščici, preden začneš spajkati.
Za popravila in nadgradnje obstoječih naprav si ogledaj tudi vodič za popravilo elektronike, ki pojasnjuje, kako prepoznati in zamenjati posamezne komponente na tiskanem vezju.
Varnost in praktični nasveti pri delu z elektroniko doma
Za varno delo z elektroniko se priporoča delo na nizkonapetostnih virih in uporaba osnovnih varnostnih ukrepov. Napetosti nad 50 V so nevarne za človeka. Večina hobi projektov deluje pri 3,3 V, 5 V ali 12 V, kar je varno za eksperimentiranje, če upoštevate osnovna pravila.
Ključna varnostna pravila pri delu z elektroniko:
- Nikoli ne delaj na vezju, ki je priključeno na omrežno napetost (230 V), brez ustreznega znanja in opreme.
- Vedno preveri polariteto pred priključitvijo kondenzatorjev in diod.
- Uporabljaj multimeter za merjenje napetosti in toka pred in po sestavljanju vezja.
- Pri spajkanju poskrbi za dobro prezračevanje prostora, saj so hlapi kositra zdravju škodljivi.
- Shranjuj komponente v antistatičnih vrečkah, ker statična elektrika lahko uniči občutljive čipe.
Strokovni nasvet: Pred prvim spajkanjem vadite na stari elektronski napravi, ki je namenjena odlaganju. Tako spoznate, kako se kositer topi in kako izgleda dobra spajkana točka, brez tveganja za nov projekt.
Pri odpravljanju težav v digitalnih napravah je ključno ločiti strojno opremo od vdelane programske opreme. Pogosto je treba najprej razumeti, kaj mikrokrmilnik pričakuje od vhoda, preden zamenjamo komponento. Mnogi začetniki zamenjajo delujočo komponento, ker niso preverili, ali je težava v programski kodi.
Za varno izbiro in nakup komponent si ogledaj vodnik za izbiro elektronskih naprav, ki pojasnjuje, na kaj biti pozoren pri nakupu za domačo uporabo.
Ključne ugotovitve
Osnove elektronskih naprav obvladaš, ko razumeš vlogo vsake komponente, znaš brati sheme in veš, kako mikrokrmilnik poveže strojno opremo s programsko logiko.
| Točka | Podrobnosti |
|---|---|
| Pasivne komponente | Upori, kondenzatorji in tuljave nadzorujejo tok in energijo v vezju. |
| Aktivne komponente | Diode in tranzistorji usmerjajo tok in krmilijo signale v vezju. |
| Mikrokrmilniki za hobiste | Arduino in ESP32 sta idealni platformi za začetek z nizko ceno in veliko skupnostjo. |
| Branje shem | Standardizirani simboli ti omogočajo razumevanje vezja brez fizičnega razstavljanja. |
| Varnost pri delu | Dela vedno na nizkih napetostih in preveri polariteto pred vsako priključitvijo. |
Elektronika ni za geniuse, je za radovedne
Ko sem prvič videl shemo vezja, sem bil prepričan, da je to rezervirano za inženirje z diplomo. Resnica je drugačna. Elektronika je ena redkih tehničnih disciplin, kjer z 20 evri komponent in brezplačnimi orodji, kot je Arduino IDE, v enem vikendu narediš delujočo napravo.
Kar me je najbolj presenetilo pri delu z začetniki je, da večina težav ne izvira iz pomanjkanja znanja, ampak iz preskakovanja osnov. Nekdo kupi Arduino, naloži kompleksen projekt s spleta in se čudi, zakaj ne deluje. Razlog je skoraj vedno v tem, da ne razume, kaj upor v vezju sploh počne ali zakaj je polariteta kondenzatorja pomembna.
Moj nasvet je konkreten: začni z enim LED in enim uporom. Izračunaj vrednost upora ročno. Prižgi LED. Ko to razumeš v celoti, dodaj tranzistor kot stikalo. Šele nato skoči na mikrokrmilnik. Ta postopni pristop ni počasen, je najhitrejši, ker ne zapravljaš časa za odpravljanje napak, ki izvirajo iz luknje v osnovnem znanju.
Varnost in potrpežljivost sta dve strani iste medalje. Počasno, premišljeno delo z nizkimi napetostmi te nauči več kot hitro eksperimentiranje z napravami, ki jih ne razumeš. In ko prvič sam popraviš napravo ali sestaviš vezje, ki deluje točno tako, kot si načrtoval, je to občutek, ki ga nobena kupljena naprava ne more nadomestiti.
— Tine
Začni svoj prvi projekt z Megamiska
Znanje o osnovnih elektronskih komponentah je najvrednejše, ko ga preizkusiš v praksi. Megamiska ponuja vse, kar potrebuješ za prve korake: od kakovostnih LED sijalk in svetil za domače projekte do kompletov orodja za spajkanje in sestavljanje vezij. Vse je na zalogi v Mariboru, dostava pa je hitra po vsej Sloveniji.
Če iščeš pripomočke za dom ali rezervne dele za nadgradnjo obstoječih naprav, jih najdeš v eni trgovini. Megamiska je pravi partner za vsakogar, ki želi znanje spremeniti v dejanje.
FAQ
Kaj so osnove elektronskih naprav?
Osnove elektronskih naprav vključujejo električna vezja, pasivne komponente (upori, kondenzatorji, tuljave), aktivne komponente (diode, tranzistorji) in krmilne gradnike, kot so integrirana vezja in mikrokrmilniki. Skupaj omogočajo pretvorbo, shranjevanje in nadzor električne energije ter signalov.
Kateri mikrokrmilnik je najboljši za začetnike?
Za hobi projekte je priporočljivo izbrati mikrokrmilnik Arduino Uno ali ESP32, ker imata nizko ceno, ogromno skupnost in na tisoče brezplačnih projektov. MCU so primernejši od mikroprocesorjev za namenske naloge in realni čas.
Kako izračunam vrednost upora za LED?
Vrednost upora izračunaš po formuli: R = (Vnapajanje − VLED) / I. Pri napajanju 9 V, padcu na LED 2 V in toku 10 mA je rezultat 700 Ω, v praksi izbereš standardno vrednost 680 Ω.
Kaj je vdelana programska oprema v elektronski napravi?
Vdelana programska oprema je notranja programska koda, ki poveže strojno opremo z delovanjem naprave in krmili funkcije, kot so senzorji, gumbi in motorji. V preprostih napravah deluje kot notranji operacijski sistem.
Kako varno delam z elektroniko doma?
Dela vedno na nizkih napetostih (3,3 V, 5 V ali 12 V), preveri polariteto komponent pred priključitvijo in uporabljaj multimeter za merjenje. Nikoli ne posegaj v vezja, priključena na omrežno napetost 230 V, brez ustreznega znanja.
