Navodila za montažo kablov: vodič za hobi mojstre
Navodila za montažo kablov: vodič za hobi mojstre
TL;DR:
- Pravilna montaža kablov zagotavlja varno in zanesljivo delovanje električnih in omrežnih sistemov ter zahteva ustrezno načrtovanje, orodja in upoštevanje varnostnih standardov. Za kakovostno izvedbo je treba izbrati primerne materiale, natančno načrtovati poti in preveriti vse spoje s testerji, pri čemer označevanje kablov olajša vzdrževanje. S pravo organizacijo, pravilnim izvajanjem in rednim vzdrževanjem lahko dosežete dolgo življenjsko dobo in učinkovitost svojih instalacij.
Montaža kablov je postopek nameščanja, pritrditve in priključitve kablov na način, ki zagotavlja varno in zanesljivo delovanje električne ali omrežne instalacije. Za posameznike in hobi mojstre so jasna navodila za montažo kablov ključna razlika med instalacijo, ki deluje brezhibno leta, in takšno, ki povzroča okvare ali celo požarno nevarnost. Pravilna izbira orodij, materialov in kabelskih poti ni privilegij strokovnjakov. Z ustreznim vodičem za montažo in malo načrtovanja to zmorete sami.
Katera orodja in materiali so potrebni za montažo kablov?
Vsaka uspešna montaža kablov se začne z ustrezno opremo. Brez pravih orodij tvegate poškodbe kablov, slabe spoje in varnostna tveganja.
Osnovna orodja za montažo:
- Krimpalnik za RJ45 ali električne konektorje. Brez njega ne morete narediti zanesljivega spoja.
- Odstranjevalec izolacije za čisto in natančno lupljenje kablov brez poškodb žic.
- Tester kablov za preverjanje pravilnosti spojov po montaži. Modeli, kot sta Fluke Networks MicroScanner ali preprostejši Klein Tools VDV501, so primerni za domačo rabo.
- Izvijači in klešče za pritrditev kabelskih kanalov in sponk.
- Vrtalni stroj za montažo nosilci in kabelskih kanalov na stene.
Materiali in zaščitna oprema:
- Kabelske cevi in kanali za zaščito kablov. Za podometno montažo so obvezne vatrostalne, samogasive cevi, saj navadne plastične cevi niso dovoljene in predstavljajo požarno tveganje.
- Kabelske vezice in čičak trakovi za organizacijo snopov.
- Zaščitne rokavice in varnostna očala pri delu z orodji in pri rezanju kablov.
Strokovni nasvet: Pred nakupom kablov preverite oznako kakovosti in certifikate. Kakovostni kabli imajo na plašču natisnjene standarde (npr. CE, IEC), kar pomeni, da so bili preizkušeni za varno rabo. Več o tem, kako prepoznati kakovost kablov, najdete na blogu Megamiska.
Kako načrtovati kabelske poti pred montažo?
Načrtovanje kabelske poti pred montažo predstavlja do 80 % uspeha pri nameščanju kablov z minimalnimi napakami. To pomeni, da večina napak pri montaži nastane že v fazi načrtovanja, ne med samim delom. Vzemite si čas in narišite skico prostorov z označenimi potmi kablov, preden vzamete v roke orodje.
Sledite tem korakom za učinkovito načrtovanje:
- Izmerите razdalje med izvorom in ciljem vsakega kabla. Dodajte 10 do 15 % rezerve za nepredvidene ovire in spoje.
- Narišite načrt na papir ali v aplikacijo, kot je Google Drawings ali LibreOffice Draw. Označite vse točke, kjer bo kabel prišel skozi steno, strop ali tla.
- Ločite napajalne in podatkovne kable. Napajalni in podatkovni kabli morajo biti med seboj oddaljeni vsaj 5 cm, pri križanju pa se morata sekati pod kotom 90 stopinj za zmanjšanje elektromagnetnih motenj.
- Označite mesta za nosilce. Nosilci za kable se na vodoravnih površinah montirajo na razmak 1,5 do 2 metra, vertikalno pa na približno 400 mm, da se prepreči upogibanje. To zagotavlja, da kabel ne visi med nosilci in ne trpi mehanskih obremenitev.
- Preverite omejitve upogibanja. Notranji polmer upogiba kabla mora biti vsaj 10-krat večji od premera kabla, kar preprečuje poškodbe izolacije in žic v notranjosti.
| Vrsta površine | Priporočeni razmak med nosilci |
|---|---|
| Vodoravna montaža | 1,5 do 2 metra |
| Navpična montaža | Približno 400 mm |
| Podzemne cevi | Največ 30,5 m med jaški |
Strokovni nasvet: Kable vedno načrtujte vzdolž sten in stropov, nikoli diagonalno čez prostor. Diagonalne poti so težje za vzdrževanje in kasnejše spremembe.

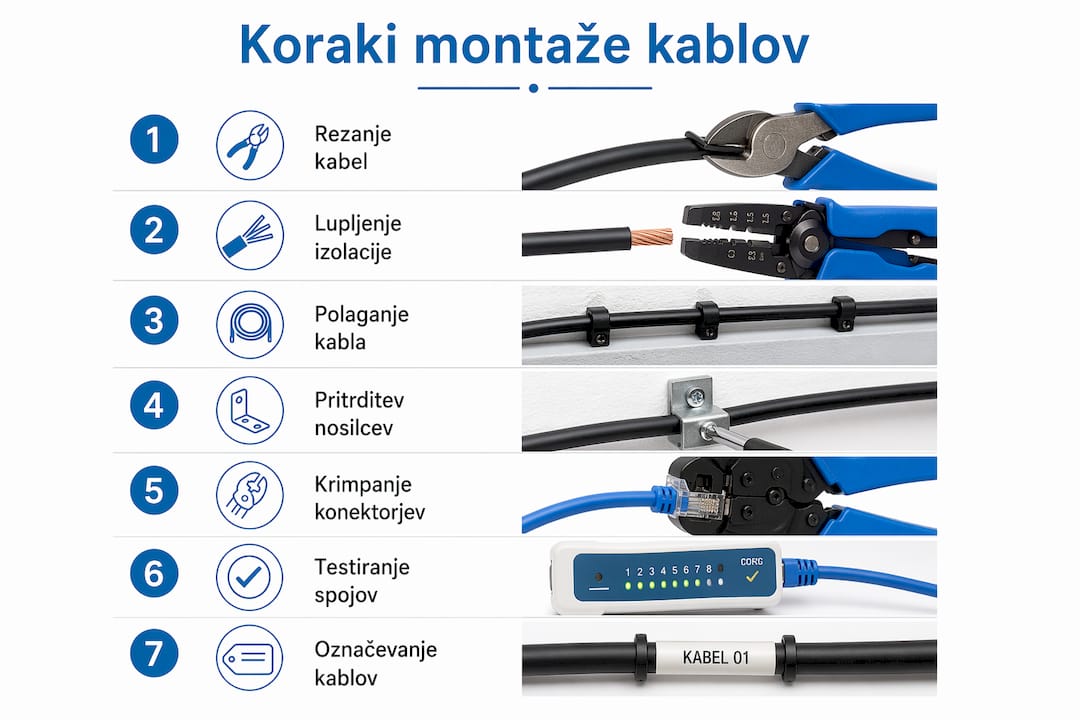

Kateri so ključni koraki pri dejanski montaži kablov?
Montaža kablov poteka v jasnih fazah. Vsaka faza je odvisna od prejšnje, zato ne preskakujte korakov.
1. Rezanje in lupljenje kablov
Kabel odrežite na izmerjeno dolžino z rezervo. Pri mrežnih kablih RJ45 odstranite zunanjo izolacijo na 2,5 do 3 cm, notranje žice pa prirežite na 1 do 1,5 cm pred vstavljanjem v konektor. Preveč ali premalo odstranjene izolacije je najpogostejši vzrok za slab spoj.
2. Polaganje kablov v cevi in kanale
Kabel položite v zaščitno cev ali kabelski kanal brez sile. Kabel ne sme biti upognjen pod ostrim kotom. Upoštevajte, da mora biti notranji polmer upogiba vsaj 10-krat večji od premera kabla. Pri optičnih kablih je to še posebej kritično, saj preostri upogib trajno poškoduje optično vlakno.
3. Pritrditev kablov na nosilce
Pritrdite kabel na vnaprej nameščene nosilce. Ne zategujte vezic pretirano, saj to povzroča pregrevanje in poškodbe izolacije. Za snope kablov uporabite čičak trakove namesto plastičnih vezic.
4. Krimpanje konektorjev
Za mrežne kable RJ45 uporabite standard T568B, ki je priporočeni način za direktne kable. Žice razporedite v pravilen vrstni red, jih vstavite v konektor in jih s krimpalnim orodjem trdno stisnite. Napačen vrstni red žic pomeni nedelujočo omrežno povezavo.
5. Testiranje spojov
Po montaži vsak kabel preverite s testerjem kablov. Tester pokaže, ali so vse žice pravilno spojene in ali ni kratkih stikov. Ta korak prihrani ure iskanja napak pozneje.
| Korak montaže | Ključna zahteva |
|---|---|
| Lupljenje izolacije | 2,5 do 3 cm za RJ45 |
| Upogibni radij | Vsaj 10-kratnik premera kabla |
| Razmak med nosilci | 1,5 do 2 m vodoravno |
| Standard za RJ45 | T568B za direktne kable |
Označevanje kablov je zadnji korak, ki ga večina hobi mojstrov preskoči in ga pozneje obžaluje. Vsak kabel označite na obeh koncih z nalepko ali markerjem. Profesionalni tiskalniki, kot sta Brady ali Dymo, naredijo nalepke, ki zdržijo leta. Ročno pisane nalepke lahko odpadejo že v manj kot enem letu.
Strokovni nasvet: Fotografirajte vsako fazo montaže, preden zaprete kabelski kanal ali zalijete cev. Fotografije so neprecenljive pri kasnejšem vzdrževanju ali razširitvi instalacije.
Kako se izogniti pogostim napakam pri montaži kablov?
Večina napak pri montaži kablov je predvidljivih in jih je mogoče preprečiti z malo pozornosti.
- Pretirano zategovanje vezic. Pretesno vezanje kablov z navadnimi plastičnimi vezicami povzroča pregrevanje in hitrejšo okvaro izolacije. Rešitev so čičak trakovi, ki omogočajo naravno hlajenje in lažje kasnejše spremembe.
- Napačna vrsta zaščitnih cevi. Za podometno vgradnjo so obvezne certificirane vatrostalne in brezhalogenske cevi. Navadne plastične cevi so požarna nevarnost in niso skladne s predpisi.
- Premalo rezervne dolžine. Kabel, ki je prekratek, prisili v improviziran spoj na sredini poti. Vedno dodajte vsaj 10 % rezerve.
- Mešanje napajalnih in podatkovnih kablov. Napajalni kabli povzročajo elektromagnetne motnje v podatkovnih kablih. Ločite jih fizično in jih križe samo pod kotom 90 stopinj.
- Izpuščanje testiranja. Vsak spoj preverite takoj po montaži, ne šele ko je vse zaprto in zalepljeno.
Varnostno opozorilo: Pri delu z električnimi kabli vedno najprej izklopite napajanje na varovalnem stikalu. Preverite z voltmetrom, da ni napetosti, preden se dotaknete žic. Dela na instalacijah pod napetostjo so rezervirana za usposobljene elektroinštalaterje.
Strokovni nasvet: Redno, vsaj enkrat letno, preglejte vidne kable in preverite, ali ni poškodovane izolacije, razrahljanih spojov ali znakov pregrevanja (rjave madeže, vonj po zažganem).
Kako organizirati kable po montaži za dolgoročno urejenost?
Urejena instalacija ni samo estetska odločitev. Dobro organizirani kabli so lažji za vzdrževanje, odpravljanje napak in kasnejše razširitve.
- Kabelski kanali in lajsne so najpreprostejša rešitev za površinsko montažo. Na voljo so v različnih barvah in materialih, da se ujemajo z interierjem. Kabelski kanali ščitijo kable pred mehanskimi poškodbami in prahom.
- Čičak trakovi namesto plastičnih vezic so priporočljivi za vse snope kablov. Omogočajo dodajanje ali odstranjevanje kablov brez rezanja in ne povzročajo pregrevanja.
- Označevanje z Brady ali Dymo tiskalniki zagotavlja, da boste vsak kabel prepoznali tudi čez pet let. Profesionalni tiskalniki naredijo nalepke, odporne na vlago in toploto.
- Dokumentacija instalacije je korak, ki ga večina preskoči. Shranite načrt kabelskih poti v digitalni obliki in ga posodobite ob vsaki spremembi.
| Rešitev za organizacijo | Prednost | Slabost |
|---|---|---|
| Plastične vezice | Poceni, hitro | Težko odstranljive, pregrevanje |
| Čičak trakovi | Večkratna uporaba, brez pregrevanja | Nekoliko dražje |
| Kabelski kanali | Zaščita in estetika | Zahtevajo montažo |
Strokovni nasvet: Za dodatke za kable, kot so kabelske sponke, kanali in zaščitne spirale, preverite ponudbo Megamiska, kjer najdete vse na enem mestu.
Ključne ugotovitve
Pravilna montaža kablov zahteva načrtovanje, ustrezna orodja in upoštevanje varnostnih standardov, kar skupaj zagotavlja zanesljivo in dolgotrajno instalacijo.
| Točka | Podrobnosti |
|---|---|
| Načrtovanje je odločilno | Načrt kabelskih poti prepreči napake in prihrani čas med montažo. |
| Prava orodja so obvezna | Krimpalnik, tester in odstranjevalec izolacije so minimum za kakovostno delo. |
| Varnostni predpisi | Za podometno montažo so obvezne certificirane vatrostalne cevi. |
| Označevanje kablov | Profesionalne nalepke zagotavljajo prepoznavnost kablov leta po montaži. |
| Testiranje po montaži | Vsak spoj preverite s testerjem, preden zaprete instalacijo. |
Moje izkušnje z montažo kablov pri domačih projektih
Ko sem prvič polagal mrežne kable po stanovanju, sem naredil napako, ki jo naredi večina začetnikov. Preskočil sem fazo načrtovanja in začel takoj rezati in polagati. Rezultat je bil kabel, ki je bil za 40 cm prekratek, in improviziran spoj na sredini hodnika, ki je povzročal izpade omrežja mesece pozneje.
Tisto, kar me je naučila ta izkušnja, je preprosto: načrt na papirju vzame 20 minut, popravilo napake pa ure ali dni. Danes vedno začnem z merjenjem in skico, preden se dotaknem orodja.
Druga stvar, ki jo pogosto vidim pri hobi mojstrih, je varčevanje na materialih. Kupijo poceni kable brez certifikatov ali navadne plastične cevi za podometno montažo. To ni samo napaka, to je varnostno tveganje. Vatrostalne cevi niso draga nadgradnja, so osnovna zahteva.
Kar pa me vedno znova preseneti, je, kako malo časa vzame označevanje kablov v primerjavi s časom, ki ga prihrani pri kasnejšem vzdrževanju. Dvajset minut z Dymo tiskalnikom po montaži pomeni, da boste čez tri leta takoj vedeli, kateri kabel gre kam.
Montaža kablov ni zahtevna, če jo razdelite na jasne faze. Načrtujte, pripravite orodja, montirajte po korakih in preverite vsak spoj. To je vse, kar potrebujete za instalacijo, ki bo delovala zanesljivo.
— Tine
Opremite se za montažo kablov z Megamiska
Megamiska ponuja vse, kar potrebujete za uspešno montažo kablov doma. Od elektro opreme in orodij do zaščitnih elementov in kablov, vse najdete na enem mestu z dostavo po Sloveniji.
Za boljšo vidljivost pri delu v temnejših prostorih ali omaricah priporoča Megamiska tudi LED svetila, ki zagotavljajo jasno osvetlitev delovnega prostora in zmanjšujejo napake pri montaži. Preverite tudi električno orodje za hobi mojstre, kjer boste našli krimpalniki, testerje in vse, kar potrebujete za profesionalen rezultat.
Pogosta vprašanja
Katera orodja so obvezna za montažo kablov?
Za osnovno montažo kablov potrebujete krimpalnik, odstranjevalec izolacije in tester kablov. Brez teh treh orodij ne morete narediti zanesljivih in preverljivih spojov.
Kateri standard se uporablja za RJ45 mrežne kable?
Za direktne mrežne kable se uporablja standard T568B, pri katerem se izolacija odstrani na 2,5 do 3 cm, žice pa se prirežejo na 1 do 1,5 cm pred krimpovanjem. Ta standard je priporočen za domače in pisarniške instalacije.
Ali smem za podometno montažo uporabiti navadne plastične cevi?
Ne. Za podometno montažo so obvezne vatrostalne, samogasive in brezhalogenske cevi. Navadne plastične cevi niso dovoljene, ker ne ustrezajo požarnim predpisom in predstavljajo tveganje.
Kako pogosto naj preverjam nameščene kable?
Priporoča se pregled vsaj enkrat letno. Preverite vidne kable za znake poškodovane izolacije, razrahljane spoje ali pregrevanje, ki se kaže kot rjave madeže ali vonj po zažganem.
Zakaj je označevanje kablov po montaži tako pomembno?
Označeni kabli drastično skrajšajo čas odpravljanja napak in olajšajo kasnejše razširitve instalacije. Ročno pisane nalepke lahko odpadejo v manj kot enem letu, zato so priporočljivi profesionalni tiskalniki, kot sta Brady ali Dymo.
