DIY popravila elektronike: praktičen vodnik za dom
DIY popravila elektronike: praktičen vodnik za dom
Na kratko:
- Domača popravila elektronike vključujejo diagnostiko, čiščenje in zamenjavo komponent brez strokovne pomoči. Za uspešno popravilo so potrebna osnovna orodja, kot so multimeter, spajkalnik in čistila, ter pravilno izvajanje postopkov. Pomembno je potrpežljivo izvajanje diagnostičnih korakov, varno čiščenje in natančno spajkanje, da se preprečijo nadaljnje poškodbe.
Domača popravila elektronike so sistematičen postopek diagnostike, čiščenja in zamenjave komponent, ki posamezniku omogoča obnoviti napravo brez strokovne pomoči. Z ustreznimi orodji, kot so multimeter, spajkalnik in specialna čistila, ter z razumevanjem osnovnih varnostnih postopkov, diy popravila elektronike niso rezervirana samo za inženirje. Ta vodnik pokrije vse ključne korake: od prve diagnostike do spajkanja in popravila LED sistemov, z jasnimi nasveti za vsak korak.
Katera orodja potrebujete za DIY popravila elektronike?
Pravo orodje je razlika med uspešnim popravilom in uničeno napravo. Vsak začetnik pri domačih popravilih elektronike potrebuje tri osnovne kategorije opreme: merilno orodje, spajkalno opremo in čistila.
Multimeter je najpomembnejše merilno orodje. Model Klein Tools MM450 je priljubljena izbira med DIY navdušenci, ker ponuja samodejno razponsko merjenje in diodni test. Diodni test je funkcija, ki jo boste pri diagnostiki komponent uporabljali najpogosteje. Poleg multimetra potrebujete spajkalno postajo z nastavljivo temperaturo, lemni fitilj za odstranjevanje lema in usisavač lema za hitro čiščenje spojev. Za čiščenje tiskanih vezij so na voljo specialna čistila brez alkohola, ki ne poškodujejo komponent.
Strokovni nasvet: Nikoli ne kupujte najcenejšega spajkalnika z fiksno temperaturo. Spajkalna postaja z nastavljivo temperaturo med 200 °C in 400 °C vam bo prihranila več komponent, kot si mislite.
| Orodje | Namen uporabe |
|---|---|
| Multimeter (npr. Klein Tools MM450) | Merjenje napetosti, toka, upora in diodni test |
| Spajkalna postaja | Spajkanje in odspajkanje komponent |
| Lemni fitilj | Vpijanje in odstranjevanje odvečnega lema |
| Usisavač lema | Hitro čiščenje spojev pri odspajkanju |
| Specialno čistilo za PCB | Čiščenje tiskanih vezij brez poškodb |
| Pinceta z ravnim konicami | Rokovanje z majhnimi komponentami |
Za osnovna orodja za dom velja podobno načelo: kakovost orodja neposredno vpliva na kakovost rezultata. Investicija v dober multimeter in spajkalno postajo se povrne že pri prvem uspešnem popravilu.
Kako pravilno diagnosticirati okvare elektronskih komponent?
Diagnostika je prvi in najpomembnejši korak pri vsakem popravilu elektronskih naprav. Napačna diagnoza pomeni zamenjavo napačne komponente in izgubo časa ter denarja.

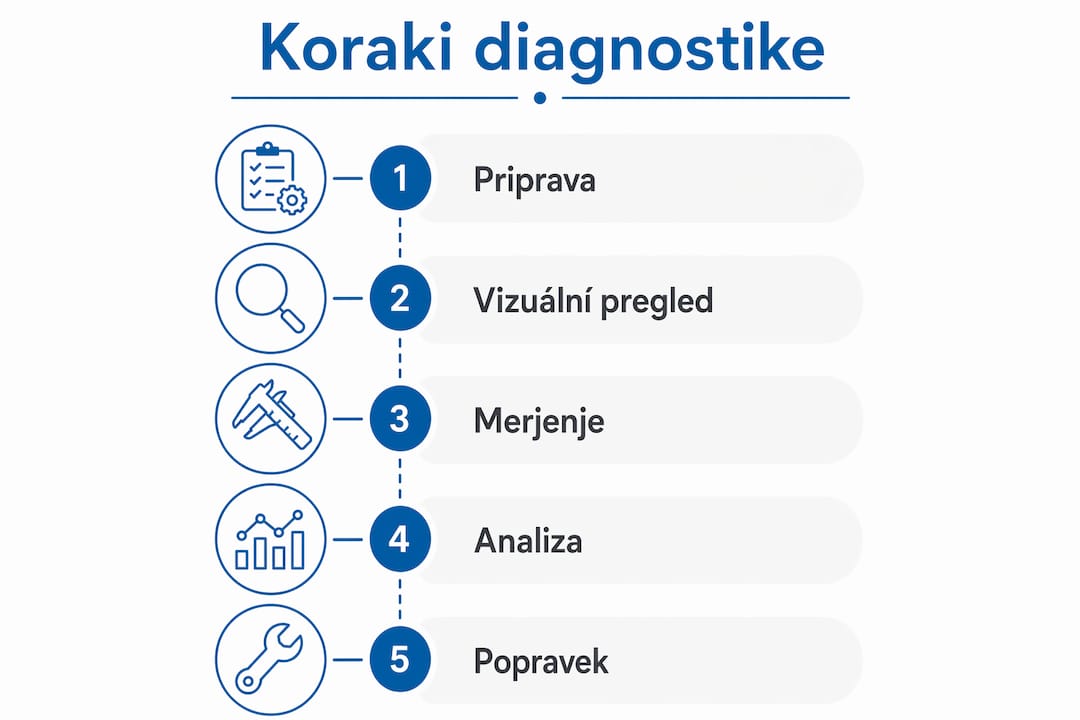

Korak za korakom do pravilne diagnoze
- Izklopite napajanje. Pred vsakim posegom izvlecite vtič iz vtičnice. Pri napravah z baterijo odstranite baterijo in počakajte vsaj 30 sekund, da se kondenzatorji izpraznijo.
- Vizualni pregled. Preglejte tiskano vezje za vidne poškodbe: nabreknele kondenzatorje, zažgane upornike ali poškodovane spoje. Zažgane komponente pogosto kažejo temno obarvanost ali vonj po žveplu.
- Nastavite multimeter na diodni test. Na zaslonu se prikaže simbol diode. Rdeča sonda gre na anodo, črna na katodo.
- Izvedite meritev. Pravilno delujoča dioda pokaže padec napetosti med 200 mV in 700 mV pri pravilni polariteti in “OL” pri obrnjeni. To pomeni, da dioda prepušča tok samo v eno smer, kar je njena osnovna funkcija.
- Interpretirajte rezultat. “OL” v obeh smereh pomeni odprto diodo, ki ne prevaja. Nizka vrednost v obeh smereh pomeni kratek stik. Oba primera zahtevata zamenjavo komponente.
- Preverite LED nize. Pri LED svetilih preverite vsako kroglico posebej, ker ena pokvarjena kroglica v serijskem nizu zaustavi celoten niz.
Strokovni nasvet: Pogosta napaka pri začetnikih je napačna interpretacija vrednosti “OL”. Ta vrednost ne pomeni vedno napake. Pri obrnjeni polariteti diode je “OL” pravilen odgovor in znak, da dioda deluje.
Diagnostika kondenzatorjev zahteva posebno pozornost. Nabrekneli kondenzator je vizualno prepoznaven: vrh komponente je izbočen namesto ravnega. Tak kondenzator je treba zamenjati, četudi naprava še deluje, ker bo kmalu odpovedala.
Kako varno očistiti tiskano vezje pred popravilom?
Čiščenje tiskanih vezij je postopek, ki ga večina DIY navdušencev podcenjuje. Pravilno čiščenje PCB prepreči nadaljnje poškodbe in podaljša življenjsko dobo naprave. Umazanija, prah in oksidacija spojev so pogosti vzroki za slabe električne stike in nepravilno delovanje.
Kaj potrebujete za varno čiščenje
- Destilirana ali deionizirana voda (nikoli voda iz pipe)
- Specialno čistilo za tiskana vezja brez alkohola
- Mehka krtačka z naravnimi ščetinami
- Komprimirani zrak v pločevinki
- Toplotna pištola ali sušilnik las na nizki temperaturi
Postopek čiščenja vedno začnite z izključitvijo napajanja in odstranitvijo baterije. To ni samo varnostni ukrep, ampak pogoj za učinkovito čiščenje. Mokra vezja pod napetostjo povzročijo kratke stike in trajne poškodbe.
Pozor: Nikoli ne uporabite vode iz pipe za izpiranje tiskanih vezij. Minerali v navadni vodi pustijo prevodne ostanke, ki povzročijo kratke stike po ponovnem vklopu. Vedno uporabite destilirano vodo ali specializirano čistilo.
Čistilo nanesite s krtačko in nežno drgnite površino vezja. Posebno pozornost namenite območjem okoli spojev in pod komponentami, kjer se nabira največ umazanije. Po čiščenju temeljito osušite vezje s komprimiranim zrakom in pustite, da se posuši vsaj eno uro pri sobni temperaturi.
Prehitro ponovni vklop po čiščenju z vodnimi sredstvi povzroči kratke stike in korozijo. Rok sušenja je odvisen od temperature in vlažnosti prostora. Pri dvomih pustite vezje sušiti čez noč. Toplotna pištola na nizki temperaturi (pod 60 °C) pospeši sušenje brez tveganja pregrevanja komponent.
Za čistila in čiščenje elektronike je na voljo več specializiranih produktov, ki so varni za vse vrste tiskanih vezij in ne puščajo ostankov.
Kako spajkati in odspajkati komponente brez poškodb?
Spajkanje je osrednja veščina pri popravilu elektronskih naprav. Napačna tehnika povzroči dvig bakrenih blazinic, ki trajno uniči tiskano vezje in naredi popravilo nemogoče.
Postopek odspajkanja komponent
- Dodajte svež lem s fluksom. Preden začnete odspajkati, dodajte majhno količino svežega lema na obstoječi spoj. Svež lem s fluksom zniža tališče starega lema in skrajša čas segrevanja.
- Izberite pravo metodo. Za skozi luknje montirane komponente (ang. through-hole) uporabite usisavač lema ali lemni fitilj. Za površinsko montirane komponente (ang. SMD) je vroči zrak primernejša izbira.
- Nastavite temperaturo. Za večino standardnih komponent je temperatura med 320 °C in 360 °C primerna. Občutljive komponente zahtevajo nižjo temperaturo in krajši čas segrevanja.
- Segrevajte kratek čas. Dodajanje svežega lema s fluksom zmanjša čas ekspozicije toplote in prepreči dvig blazinic. Vsak spoj segrevajte največ 3–4 sekunde.
- Odstranite lem. Usisavač lema pritisnite tik ob spoj in ga aktivirajte takoj po segrevanju. Lemni fitilj položite na spoj, segrejte in počakajte, da vpije lem.
- Preverite blazinice. Po odspajkanju preverite, ali so bakrene blazinice nedotaknjene. Dvignjena blazinica pomeni, da je bil spoj preveč segret.
Strokovni nasvet: Pri odspajkanju z vročim zrakom vedno zaščitite sosednje komponente z aluminijasto folijo. Vroči zrak pri 350 °C v sekundi poškoduje plastične konektorje in kondenzatorje v bližini.
| Metoda | Primerna za | Temperatura | Tveganje |
|---|---|---|---|
| Usisavač lema | Skozi luknje komponente | 320–360 °C | Nizko |
| Lemni fitilj | Majhne SMD komponente | 300–340 °C | Nizko |
| Vroči zrak | SMD čipi, konektorji | 330–370 °C | Srednje |
| Spajkalna postaja | Vse vrste spojev | 200–400 °C | Nizko |
Standardi IPC-7711/7721 ločujejo med “rework” postopki, ki odpravljajo spajkalne anomalije, in “repair” postopki, ki obnavljajo funkcionalnost poškodovanega vezja. Ta razlika je praktično pomembna: rework je preventiven in reverzibilen, repair pa je zadnja možnost, ki zahteva večjo spretnost.
Kako diagnosticirati in popraviti težave z LED svetili?
LED svetila so med najpogosteje popravljanimi napravami pri domačih popravilih elektronike. Razumevanje njihove zgradbe bistveno poenostavi diagnostiko.
Najpogostejše napake LED svetil
- Ena kroglica v serijskem nizu je odprta. Ena odprta LED kroglica zaustavi celoten niz, ker tok ne more teči skozi prekinjen krog. Rešitev je zamenjava pokvarjene kroglice ali začasno spajkanje žice čez njo.
- Zažgana kroglica ima vidno črno piko. To je zanesljiv vizualni znak okvare. Multimeter v diodnem testu potrdi, ali je kroglica odprta ali v kratkem stiku.
- Utripanje svetila po vklopu. Vzrok je pogosto nezdružljiv zatemnilnik. Zatemnilniki, ki niso označeni kot LED-kompatibilni, povzročijo utripanje in predčasno odpoved gonilnika.
- Svetilo sveti po izklopu. Ta pojav nastane, ker nekateri zatemnilniki ali stikala puščajo majhen tok skozi vezje. Rešitev je zamenjava stikala ali namestitev LED-kompatibilnega zatemnilnika.
- Gonilnik ne deluje. Gonilnik je elektronsko vezje, ki pretvori omrežno napetost v enosmerni tok za LED kroglice. Pokvarjen gonilnik povzroči, da svetilo sploh ne sveti, čeprav so vse kroglice v redu.
| Simptom | Verjetni vzrok | Rešitev |
|---|---|---|
| Celoten niz ne sveti | Odprta LED kroglica | Zamenjava ali obhod kroglice |
| Utripanje | Nezdružljiv zatemnilnik | Zamenjava zatemnilnika |
| Svetenje po izklopu | Puščanje toka skozi stikalo | Zamenjava stikala |
| Nič ne sveti | Pokvarjen gonilnik | Zamenjava gonilnika |
Pri delu z LED svetili vedno izklopite napajanje na varovalčni plošči, ne samo na stikalu. Kondenzatorji v gonilniku zadržijo napetost še nekaj sekund po izklopu. Za varno delo z LED sijalkami in svetili je priporočljivo počakati vsaj 30 sekund pred posegom.
Vzdrževanje elektronskih naprav doma se ne konča pri popravilu. Redno čiščenje, zaščita pred vlago in pravilna namestitev podaljšajo življenjsko dobo naprav za leta. Grški partnerski vir o vzdrževanju elektronike doma izpostavlja, da preventivno vzdrževanje zmanjša verjetnost okvar za večino pogostih napak.
Ključne ugotovitve
Uspešna domača popravila elektronike temeljijo na pravilni diagnostiki, varnem čiščenju in natančnem spajkanju z ustreznimi orodji.
| Točka | Podrobnosti |
|---|---|
| Diagnostika pred posegom | Multimeter in diodni test razkrijeta stanje komponent pred kakršnim koli posegom. |
| Varno čiščenje vezij | Destilirana voda in specialna čistila preprečijo korozijo in kratke stike po čiščenju. |
| Pravilno odspajkanje | Svež lem s fluksom skrajša čas segrevanja in prepreči dvig bakrenih blazinic. |
| LED diagnostika | Ena odprta kroglica zaustavi celoten serijski niz in zahteva zamenjavo ali obhod. |
| IPC standardi kot vodilo | Razlikovanje med rework in repair postopki izboljša kakovost in trajnost popravila. |
Zakaj potrpežljivost pri popravilih elektronike ni opcija
Ko sem prvič odspajkal kondenzator z materinske plošče, sem bil prepričan, da je hitrost ključna. Spoj sem segreval predolgo, blazinica se je dvignila in popravilo je postalo nemogoče. Ta napaka me je naučila več kot katerikoli priročnik.
Največji izziv pri domačih popravilih elektronike ni pomanjkanje znanja, ampak pomanjkanje potrpežljivosti. Večina napak nastane, ker se prehitro lotimo naslednjega koraka. Prehitro ponovni vklop po čiščenju. Predolgo segrevanje spoja. Prezgodnja zamenjava komponente brez temeljite diagnostike.
IPC standardi, ki jih industrija uporablja kot referenčni okvir za kakovostno popravilo vezij, niso samo birokracija. So kodificirano znanje tisočih inženirjev, ki so naredili enake napake pred nami. Ko standard pravi, da je rework reverzibilen postopek in repair zadnja možnost, to ni akademska distinkcija. To je praktično opozorilo, da ne uničite vezja z agresivnim posegom, ko zadostuje subtilna korekcija.
Moj nasvet za vsakogar, ki začenja z domačimi popravilih elektronike: kupite dober multimeter, naučite se brati diodni test in nikoli ne preskočite koraka diagnostike. Orodje, ki ga kupite enkrat, bo z vami desetletja. Vezje, ki ga uničite z napačno tehniko, je izgubljeno za vedno.
— Tine
Opremite se za naslednje popravilo pri Megamiska
Megamiska ponuja vse, kar potrebujete za domača popravila elektronike na enem mestu. V spletni trgovini najdete LED sijalke in svetila za zamenjavo pokvarjenih komponent, pa tudi električno orodje in dodatke za spajkanje, merjenje in vzdrževanje. Specializirana čistila za elektroniko so na voljo v kategoriji čiščenja in skrbijo za varno vzdrževanje vaših naprav.
Megamiska dostavlja po vsej Sloveniji, zaloga je vedno sveža, cene pa so prilagojene tako posameznikom kot poslovnim strankam. Obiščite megamiska.eu in poiščite opremo, ki bo vaše naslednje popravilo naredila hitrejše in varnejše.
Pogosta vprašanja
Kateri multimeter je primeren za začetnike?
Model Klein Tools MM450 je priljubljena izbira za začetnike, ker ponuja samodejno razponsko merjenje in diodni test v enem orodju. Za osnovna domača popravila zadostuje kateri koli multimeter z diodnim testom in merjenjem napetosti do 600 V.
Kako vem, ali je dioda pokvarjena?
Multimeter v diodnem testu pokaže vrednost med 200 mV in 700 mV pri pravilno delujoči diodi. Vrednost “OL” v obeh smereh pomeni odprto diodo, nizka vrednost v obeh smereh pa kratek stik.
Zakaj LED svetilo utripa po zamenjavi?
Utripanje LED svetila po zamenjavi najpogosteje povzroči nezdružljiv zatemnilnik. Zamenjajte zatemnilnik z modelom, ki je označen kot LED-kompatibilen ali z univerzalnim zadnjim robom.
Kako dolgo moram čakati po čiščenju vezja z vodo?
Po čiščenju z destilirano vodo pustite vezje sušiti vsaj eno uro pri sobni temperaturi. Pri višji vlažnosti ali debelejših vezjih je priporočljivo sušenje čez noč, da preprečite kratke stike ob ponovnem vklopu.
Ali je popravilo elektronike doma varno?
Popravilo elektronike doma je varno, če pred vsakim posegom izklopite napajanje in odstranite baterijo. Kondenzatorji zadržijo napetost še po izklopu, zato počakajte vsaj 30 sekund pred dotikom vezja.
